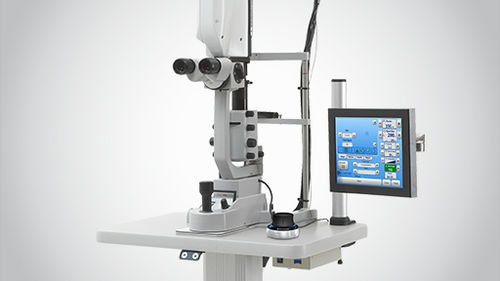

Laser per fotocoagulazione retinica ArrayTM LaserLinkTM

oftalmicoKTPdiodo

Panoramica
Array LaserLink™ di Lumenis è un sistema di erogazione laser a scansione di pattern che aggiunge capacità di pattern automatizzati ai laser di fotocoagulazione e riduce i tempi di trattamento. Supporta modalità spot singolo e pattern con dimensioni ed interspazi selezionabili per procedure oftalmiche montate su lampada a fessura.

Esempi di forme di pattern

• Quadrato: 2 a 5 spot per lato
• Linea: 2 spot in una linea fino a 4 spot in ciascuna delle 5 linee
• Triangolo: 6 o 15 spot
• Cerchio: anello singolo regolabile
• Quarto di cerchio: 1 o 3 archi regolabili
• Mezzo cerchio: 1 o 3 archi regolabili

Caratteristiche e vantaggi

• Dimensione spot continuamente variabile: spot singolo 50 µm–1000 µm; modalità pattern 100 µm–500 µm
• Varietà di pattern regolabili: spot singolo e sei forme (quadrato, linea, triangolo, cerchio, quarto di cerchio, mezzo cerchio)
• Spaziatura selezionabile: entro il cerchio 0–3× diametro dello spot; altri pattern 0,25–3× diametro
• Fino a 5 protocolli preimpostati: memoria per selezione lente, potenza, dimensione spot, spaziatura, numero di spot e durata
• Filtri Clearview nuova generazione: rivestimento fotopico bilanciato per ridurre la distorsione cromatica
• Ottica brevettata SureSpot™: mantiene il punto focale retinico e riduce la densità energetica su cornea/lente
• Controllo Eyes-Forward: verificare e regolare i parametri senza lasciare gli oculari della lampada a fessura
• Micromanipolatore 3D Array: controlla i parametri del laser e la micromanipolazione; regolabile per mano sinistra/destra
• Heads-Up Display: visualizza i parametri modificati come testo sulla retina
• Touchscreen intuitivo e touchpad personalizzato: flusso operativo logico; touchpad riposizionabile per mano destra/sinistra
• Modalità frame: delimita l'area di trattamento prima dell'applicazione
• Modalità titratura: stabilire i parametri del laser pattern con spot singolo
• Menu lenti a contatto: lenti comuni per il calcolo della dimensione del spot sulla retina

Compatibilità

• Collega ai laser Lumenis: Vision One, Novus Spectra
• Si fissa a lampade a fessura comuni: esempi Lumenis 980, Lumenis 990*, Zeiss SL130, Zeiss 30SL, Haag-Streit 900 BQ*

Opzioni di trattamento

• Spot singolo
• Modalità impulso
• Modalità di scansione di pattern (pattern e spaziature preimpostati e personalizzabili)

Note

• Intervalli dimensione spot: spot singolo 50 µm–1000 µm; modalità pattern 100 µm–500 µm
• *Alcuni accessori potrebbero essere rilasciati successivamente

Caratteristiche tecniche

• Marca: Lumenis
• Modello: Array LaserLink™
• Tipo di prodotto: sistema di erogazione laser a scansione di pattern / accessorio per fotocoagulatore
• Intervallo spot singolo: 50 µm – 1000 µm
• Intervallo pattern: 100 µm – 500 µm
• Lunghezze d'onda disponibili: Verde 532 nm; Giallo 577 nm; Rosso 659 nm
• Modalità di trattamento: spot singolo, modalità impulso, scansione di pattern (più forme e densità)
• Spaziatura selezionabile: 0 a 3× diametro spot (nel cerchio); 0,25 a 3× (altri pattern)
• Protocolli preimpostati: fino a 5; memoria per lente, potenza, dimensione spot, spaziatura, numero di spot e durata
• Ottica: ottica brevettata SureSpot™; filtri Clearview nuova generazione (rivestimento fotopico bilanciato)
• Controllo/interfaccia: touchscreen intuitivo, touchpad personalizzato (controllo eyes-forward), Heads-Up Display
• Micromanipolatore: Array 3D micromanipulator (regolabile per mano sinistra/destra)
• Compatibilità: si fissa a Lumenis Vision One, Novus Spectra e a lampade a fessura comuni (esempi sopra)
• Codice di riferimento: PB-2006798 Rev A
