Fabbricazione microelettronica, produzione di dispositivi medici, ispezione QC, riempimento e confezionamento sterile, lavorazione farmaceutica, produzione di semiconduttori, sale operatorie mediche
Descrizione: La flessibilità del sistema garantisce la protezione di aree prioritarie specifiche quando viene specificata una copertura del soffitto a motivi. Il sistema è progettato per fungere da fonte di filtri HEPA per l'aria a flusso laminare verticale di Classe 100 quando il sistema di aria dell'edificio non è disponibile.

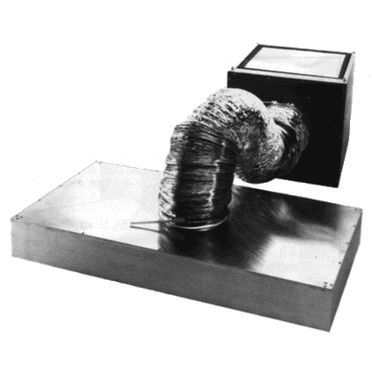

I componenti del sistema sono:
1. TFB: Manipolatore d'aria con soffiante remota T-Grid e condotto flessibile.
2. TCD: diffusore a soffitto con filtro HEPA T-Grid.
L'unità soffiante può essere sospesa dal soffitto principale o collocata in un'area remota. Può prelevare l'aria ambiente dall'alto del soffitto o utilizzare l'aria indotta. La dimensione del condotto di collegamento è di 1″dimt. Per ogni uscita sono previsti sei metri di condotto di collegamento. I soffiatori sono progettati in due versioni:
Una uscita: aziona un filtro HEPA a 800 CFM
Due uscite: azionano due filtri HEPA a 1600 CFM
Il filtro diffusore si monta su un soffitto sospeso a griglia a T standard 2′ x 4′ e, grazie alla sua lunghezza ridotta (sono necessari solo 24″ per il collegamento del filtro e del condotto), qualsiasi soffitto di altezza ridotta può essere trasformato in una camera bianca. Il filtro HEPA del diffusore è racchiuso in un alloggiamento di alluminio. Il filtro HEPA del diffusore è racchiuso in un involucro di alluminio. I separatori, che consentono di risparmiare spazio e peso, sono utilizzati per creare il pacchetto di media filtranti in fibra di microvetro Mini-pleat, sigillato all'involucro con un agente collante uretanico. Il diffusore è dotato di due porte per il test DOP e il bilanciamento dell'aria.
Motore/soffiante TFB:
TFB-1, un'uscita da 10″, 3/4 H.P., capacità di 800 CFM
TFB-2, due uscite da 10″, 3/4″ H.P., capacità 1600 CFM
Per ogni uscita sono forniti sei piedi di condotto flessibile di collegamento
Golfari per la sospensione a soffitto.
---
