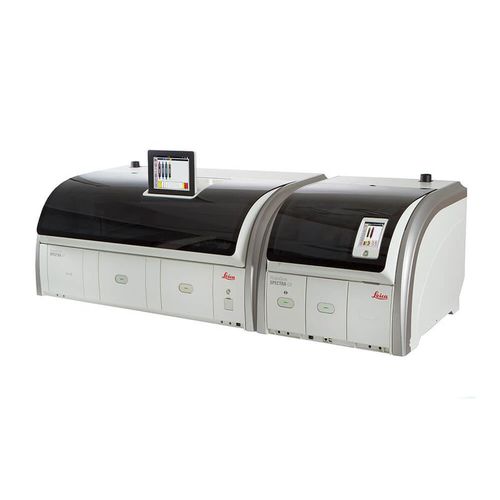

Sistema di automazione di laboratorio per manipolazione di liquidi HistoCore SPECTRA

post-analiticaper analizzatore da laboratoriodi workflow

Panoramica
HistoCore SPECTRA combina un coloratore automatizzato per H&E e colorazioni speciali (ST) con una montavetrini ad alto rendimento (CV) e un'unità di trasferimento per garantire colorazioni diagnostiche riproducibili dalla prima fino a 1.600 vetrini e un essiccamento rapido dei coprioggetti (fino a 5 minuti). Bracci robotici doppi, rack codificati per colore, consumabili monitorati da RFID e forno a convezione integrato riducono le operazioni manuali e supportano flussi continui.

Vantaggi principali

• Risultati riproducibili: protocolli e consumabili convalidati per colorazioni H&E e speciali uniformi fino a 1.600 vetrini per kit.
• Produzione ottimizzata: fino a 360 vetrini H&E/ora (ST) e fino a 570 vetrini/ora asciugati e montati (CV) con linee doppie per caricamento continuo.
• Tempi di lavorazione ridotti: forno ad aria calda integrato che consente l'asciugatura dei coprioggetti in circa 5 minuti.
• Meno interventi manuali: avvio automatico tramite rack codificati, tracciamento RFID dei consumabili e layout bagni calcolati dal software.
• Tracciabilità: lettore di codici a barre opzionale e controllo consumabili per integrare il tracciamento con il LIS.

Caratteristiche del coloratore

• Colorazione automatizzata di routine e speciali con doppio braccio robotico per elaborare in parallelo protocolli H&E e speciali.
• Fino a 36 stazioni per cuvette reagenti e 6 stazioni per cuvette ad acqua; conteggio singolo dei vetrini e gestione reagenti tramite RFID per controllo dei costi.
• Asciugatura/baking integrata tramite forno ad aria calda; più rack possono essere processati contemporaneamente evitando forni esterni.
• Tecnologia rack codificati per l'avvio automatico dei protocolli e riduzione degli errori operatore; software intuitivo per ridurre il tempo di hands-on.

Caratteristiche della montavetrini

• Due linee indipendenti di applicazione coprioggetti per elevata produttività e caricamento continuo.
• Asciugatura integrata con aria calda che offre tempi di asciugatura rapidi (~5 minuti) per accelerare le fasi successive.
• Meccanismo di deposizione affidabile e metodo di spinta con consumabili pronti all'uso convalidati; sensore di rilevamento vetro rimuove i coprioggetti rotti per proteggere i campioni.
• Ampia capacità di uscita (cassetto 9 rack = 270 vetrini) e supporto per diversi tipi di etichette.

Consumabili e sistemi di colorazione

• Componenti convalidati HistoCore SPECTRA H&E (Hemalast, Ematossilina, Differenziatore, Bluing agent, Eosina) progettati per fino a 1.600 vetrini per kit; flaconi da 380 mL.
• Montante HistoCore SPECTRA CV X1: formulazione a base di xilolo a rapida essiccazione con antiossidante per ridurre lo sbiadimento; solubile in xilolo/toluene e nei principali sostituti.
• Cartucce di coprioggetti HistoCore SPECTRA CV pronte all'uso per ridurre manipolazione, rotture ed esposizione all'umidità; caricamento a cartuccia che semplifica l'uso del CV.

Risorse e materiali
Brochure prodotto, schede tecniche, IFU e SDS scaricabili. Video e modelli 3D interattivi mostrano il flusso di lavoro della workstation e l'elaborazione opzionale del lettore di codici a barre.

Specifiche tecniche

• Coloratore (HistoCore SPECTRA ST) dimensioni (coperchio chiuso L x P x A): 135,4 x 78,5 x 61,5 cm; coperchio aperto: 135,4 x 78,5 x 106 cm.
• Peso coloratore (vuoto): 165 kg; peso approssimativo con reagenti: 215 kg. Tensione nominale: 100–240 V. Certificazioni: CE, c-CSA-us.
• Produzione coloratore: fino a 360 vetrini H&E/ora. Capacità rack: 30 (opzione rack 5 vetrini per colorazioni speciali). Stazioni cuvette reagenti: 36; volume cuvette: 380 mL; stazioni acqua: 6.
• Montavetrini (HistoCore SPECTRA CV) dimensioni (coperchio chiuso L x P x A): 69 x 78,5 x 61,5 cm; coperchio aperto: 69 x 78,5 x 106 cm. Peso CV (vuoto): 115 kg. Tensione nominale CV: 100–240 V AC +10%.
• Produzione CV: fino a 570 vetrini/ora. Vetrini supportati: DIN ISO 8037/1 (76 x 26 mm). Cartuccia coprioggetti: 300 coprioggetti/cartuccia; dimensione: 24 x 50 mm. Cassetto di uscita: 9 rack = 270 vetrini.
• Capacità sistema H&E: fino a 1.600 vetrini per kit convalidato. Validità su strumento per reagenti: 7 giorni (a seconda del prodotto). Dettagli su consumabili e confezioni disponibili nella documentazione.
