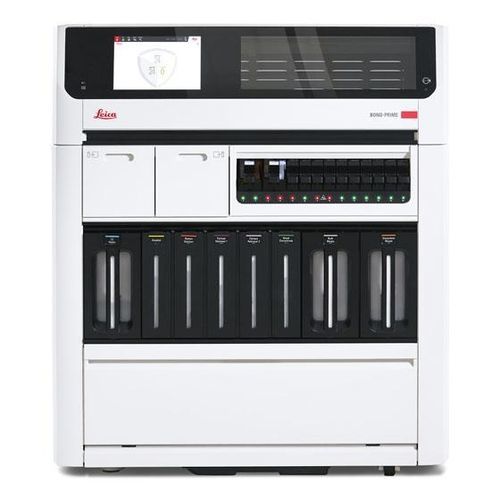

Sistema automatico di preparazione campioni BOND-PRIME

per immunoistochimicada laboratorioper colorazione di vetrini

Panoramica
La piattaforma di colorazione BOND-PRIME offre elevata produttività, accesso universale e flussi di lavoro adattabili per gestire lotti, flusso continuo, singoli vetrini o casi STAT. Il sistema fornisce colorazioni IHC e ISH coerenti e di qualità con un tempo medio di lavorazione per vetrino IHC (TAT) di 95 minuti e supporta l'elaborazione rapida di vetrini singoli/STAT e carichi completi.

Caratteristiche principali

• Accesso universale: carica qualsiasi vetrino in qualsiasi combinazione con qualsiasi reagente in qualsiasi momento mediante moduli ARC indipendenti (camere di colorazione individuali).
• Tecnologia ARC: erogazione precisa, controllo del flusso del reagente e incubazione controllata per risultati riproducibili.
• Flusso di lavoro flessibile: gestisce vetrini singoli, casi completi, lotti o flussi misti con carico/scarico continuo in modo che i vetrini finiti non blocchino il processo.
• Elevata capacità di reagenti: 70 posizioni reagenti ad accesso libero e supporto per reagenti bulk (capacità bulk >200 vetrini con contenitori grandi).
• Architettura orientata alla produttività: disposizione multi-cassetto per supportare la produttività di laboratorio e l'elaborazione parallela.
• Sicurezza e gestione rifiuti integrate: contenitore integrato per rifiuti pericolosi e opzioni per la gestione di rifiuti bulk esterni.

Funzionalità prodotto (dettagli aggiuntivi)

• I moduli ARC indipendenti consentono l'esecuzione concorrente di protocolli misti, pretrattamenti, cromogeni e chimiche di rilevamento.
• Supporta più dimensioni di contenitori reagenti (7 mL, 30 mL, fiale/inserti titolazione 6 mL) e contenitori bulk (1,25 L o 4,5 L per acqua DI).
• Robotica di nuova generazione e protocolli ottimizzati per velocizzare l'elaborazione e ridurre i TAT.
• ARC Covertile: sigillatura semi-permanente autolavante per ridurre l'uso di reagenti e proteggere la morfologia tessutale.
• Opzioni di rilevamento includono BOND-PRIME Polymer DAB, BOND-PRIME Polymer AP, ChromoPlex 1 Dual Detection; ematossilina venduta separatamente.

Specifiche del prodotto
Dimensioni: 1217 mm (L) x 1400 mm (A) x 831 mm (P) | 47,9 in (W) x 55,1 in (H) x 32,7 in (D)
Capacità vetrini: 72 (24 vetrini in Preload Drawer, 24 vetrini in ARC Array, 24 vetrini in Unload Drawer)
Numero di contenitori reagenti: 70
Capacità contenitore rifiuti pericolosi: 4,5 L
Tensione di funzionamento e frequenza di rete: 90 V a 264 V (nominale 100 V a 240 V)
Livello di pressione sonora (a 1 m): < 85 dBA massimo; < 65 dBA in normale funzionamento
Peso (a vuoto): 384 kg (847 lb)
Dimensioni contenitori reagenti: 7 mL, 30 mL, fiale/inserti da 6 mL
Capacità contenitori reagenti bulk: 1,25 L o 4,5 L (acqua DI)
Capacità contenitore rifiuti bulk esterno: 4,5 L
Consumo energetico: 1260 VA

Specifiche vetrini per microscopio
Larghezza vetrino: 24,64–26,0 mm (0,97–1,02 in)
Lunghezza vetrino: 74,9–76,0 mm (2,95–2,99 in)
Spessore vetrino: 0,9–1,2 mm (0,03–0,05 in)
Larghezza etichetta: 24,64–26,0 mm (0,97–1,02 in)
Lunghezza etichetta: 16,9–21,0 mm (0,67–0,83 in)
Materiale: Vetro, ISO 8037/1

Applicazioni e vantaggi

• Progettata per laboratori clinici e di patologia anatomica di medie e grandi dimensioni che richiedono rapidi tempi IHC/ISH e alta utilizzazione dello strumento.
• Migliora la produttività diagnostica tramite colorazioni coerenti, accesso universale ai reagenti e flussi di lavoro continui.
• Supporta un'ampia gamma di anticorpi primari pronti all'uso BOND e reagenti accessori per workflow IHC/ISH completi.

Specifiche tecniche

• Modello: BOND-PRIME
• TAT medio per vetrino IHC: 95 minuti (flusso continuo)
• Architettura capacità vetrini: Preload Drawer, ARC Array, Unload Drawer (24 vetrini ciascuno)
• Posizioni reagenti: 70 posizioni ad accesso aperto
• Tecnologia ARC per erogazione precisa, controllo del flusso e incubazione
• Supporto reagenti bulk e opzioni per grandi contenitori di rifiuti/esterne
• Alimentazione: intervallo di ingresso 90–264 V; consumo 1260 VA
• Peso (a vuoto): 384 kg
