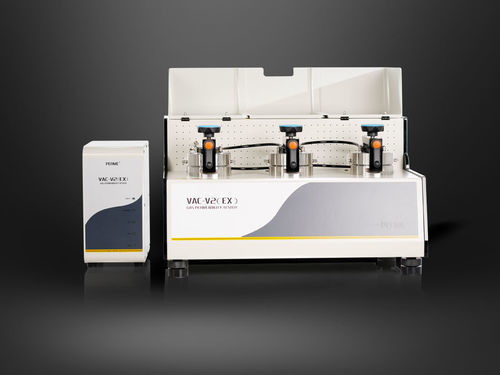

Tester di diffusione VAC-V2 (EX)

di solubilitàdi permeabilità ai gasdi permeabilità

Il VAC-V2 (EX) è un misuratore di permeabilità ai gas basato sul metodo a pressione differenziale, progettato per determinare la velocità di trasmissione dei gas e ricavare i coefficienti di permeabilità, solubilità e diffusione per film, film compositi, materiali ad alta barriera, lastre e fogli di alluminio a diverse temperature. È idoneo per gas comuni nonché per gas tossici, infiammabili o esplosivi.

Caratteristiche del prodotto

• Il sistema di controllo suddiviso Labthink separa completamente il telaio principale dal modulo di controllo per garantire la sicurezza durante le prove.
• Progettato per la determinazione del tasso di trasmissione di gas infiammabili, esplosivi o tossici; certificazione di sicurezza TUV.
• Tre celle di prova indipendenti consentono di testare simultaneamente tre campioni identici o diversi.
• Determinazione simultanea di tasso di trasmissione del gas, coefficiente di permeabilità, coefficiente di solubilità e coefficiente di diffusione.
• Controller di temperatura a circolazione liquida ad ampio intervallo e alta precisione per prove in diverse condizioni.
• Doppi metodi di giudizio del processo di prova: Modalità Proporzionale e Modalità Fuzzy.
• Range di prova estendibile per materiali ad alta velocità di trasmissione.
• Adattamento dei dati a qualsiasi temperatura per ottenere risultati in condizioni estreme.
• Controllo tramite PC per completare automaticamente l'intero processo di prova.
• Film di riferimento disponibile per calibrazione rapida e per garantire accuratezza e confrontabilità dei dati.
• Porta dati RS232 per trasferimento dati; compatibile con il sistema Lystem di condivisione dati di laboratorio.

Principio

• Lo strumento si basa sul metodo a pressione differenziale: un campione precondizionato viene bloccato tra una camera di prova superiore (alta pressione) e una inferiore (evacuata). Dopo l'evacuazione della camera inferiore e del sistema, la camera superiore viene ventilata con il gas di prova per stabilire una differenza di pressione costante e regolabile. Il gas permea il campione verso la camera a bassa pressione e i parametri di permeabilità si ottengono monitorando le variazioni di pressione nella camera inferiore.

Norme

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applicazioni

• Applicazioni di base
  • Film: film plastici, film compositi plastici, film carta-plastica, film coestrusi, film alluminizzati, fogli di alluminio, film compositi con foglio di alluminio, ecc.
  • Lastre: materie plastiche tecniche, gomma e materiali da costruzione (es. PP, PVC, PVDC).
• Applicazioni estese
  • Vari gas: O2, CO2, N2, aria, He e altri gas.
  • Gas infiammabili, esplosivi e tossici: prove di permeabilità per questi gas.
  • Film biodegradabili: es. sacchetti a base di amido.
  • Materiali aerospaziali: test di permeabilità all'elio per borse di gas per dirigibili.
  • Carta e cartone: carta alluminizzata, fogli Tetra Pak, contenitori usa e getta.
  • Film verniciati: rivestimenti di vernice su substrati.
  • Tessuti e carte in fibra di vetro: es. tessuti rivestiti PTFE, tessuti da saldatura, tessuti in gomma siliconica.
  • Materiali per tubi cosmetici: tubi cosmetici, tubi alluminio-plastica, tubi per dentifricio.
  • Fogli di gomma: vari fogli di gomma (es. materiali per pneumatici).

Configurazioni

• Configurazione standard: unità principale, controller termostatico, computer, software professionale, campionatore speciale, grasso per vuoto, carta filtrante rapida quantitativa, pompa per vuoto (ingresso).
• Parti opzionali: lama di campionamento, grasso per vuoto, olio per pompa a vuoto, carta filtrante rapida quantitativa.
• Nota: La porta di alimentazione aria di questo tester è un tubo in poliuretano Φ6 mm; la sorgente di gas è fornita dall'utilizzatore.

Caratteristiche / specifiche tecniche

• Intervallo di prova (volume standard): 0.05 ~ 50,000 cm³/m²·24h·0.1MPa
• Limite superiore (volume esteso): ≥ 500,000 cm³/m²·24h·0.1MPa
• Numero di campioni: 3 (dati indipendenti)
• Risoluzione del vuoto: 0.1 Pa
• Grado di vuoto della camera di prova: <10 Pa
• Intervallo di temperatura: 5℃–95℃
• Precisione della temperatura: ±0.1℃
• Dimensione del campione: Φ97 mm
• Area di prova: 38.48 cm² (Φ70 mm)
• Gas di prova: H2, O2, N2 e CO2 (sorgenti gas non incluse)
• Pressione di prova: 10 kPa ~ 200 kPa (standard)
• Pressione di alimentazione gas: 0.5 MPa ~ 0.6 MPa
• Dimensione porta: Φ6 mm (tubo PU)
• Dimensioni strumento: 760 mm (L) × 575 mm (W) × 450 mm (H)
• Alimentazione: 220 VAC 50 Hz
• Peso netto: 88 kg
