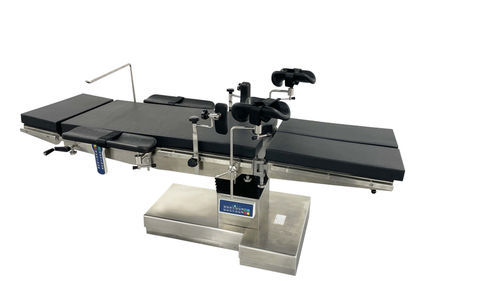

Tavolo operatorio universale SXD8004-B

per ginecologiaper ortopediaper oftalmologia

Panoramica Tavolo operatorio Suxin. SXD8004-B Tavolo operativo idraulico elettrico multiuso. Per le istituzioni mediche a supporto dei pazienti, in particolare per l'ostetricia e la ginecologia. I componenti di controllo elettrici sono adottati per garantire una trasmissione stabile e affidabile. L'autobloccaggio delle varie posizioni dopo la regolazione è affidabile per garantire la sicurezza dell'operazione. Il corpo principale è composto da acciaio al carbonio ad alta resistenza; le parti più grandi sono realizzate con materiale di trafilatura in acciaio inox 0Cr18Ni9. Il materasso è realizzato in materiale avanzato PU esterno e cuscino interno in spugna di gomma e cotone a memoria di forma. Il pannello del letto è realizzato in materiale asettico, ignifugo e antistatico. La linea è liscia, semplice e chiara, resistente alla corrosione, facile da disinfettare e pulire. I (Applicazione principale e struttura)

• Il letto operativo è un meccanismo di azionamento idraulico elettrico: regolazione elettrica del sollevamento della superficie del letto, dell'inclinazione all'indietro e all'indietro, dell'inclinazione a destra e a sinistra, del sollevamento del piano posteriore, del freno - cinque gruppi di azione principali.
• Il letto operativo è dotato di una funzione di traslazione azionata da un cilindro idraulico indipendente.
• Dotato di una batteria ricaricabile ad alte prestazioni di marca internazionale in grado di soddisfare le esigenze di circa 50 interventi chirurgici; la batteria non necessita di manutenzione; il tavolo supporta anche l'alimentazione in corrente alternata per la sicurezza.
• Due serie di sistemi di controllo indipendenti con funzioni coerenti: controller portatile cablato e pannello di controllo di emergenza della colonna per garantire un funzionamento affidabile in caso di guasto di un sistema di controllo.
• Capacità di carico dichiarata: 250 kg.
• Telaio e colonna sono realizzati in acciaio inossidabile di alta qualità. Il guscio della base è in fibra di acciaio: resistente agli urti, alla corrosione, alla disinfezione, non arrugginisce mai, è robusto e durevole.
• Il tavolo consente di eseguire immagini a raggi X; il lato inferiore del tavolo è dotato di una guida per il trasporto della cassetta/scatola a raggi X.
• Il piano del tavolo è costituito da una piastra per la testa, una piastra per la schiena, una piastra per i fianchi e una piastra per le gambe separata. Le piastre della testa e delle gambe sono rimovibili; la piastra delle gambe è divisa e ripiegabile (+20° / -90°) con un gruppo di molle ad aria; le piastre della testa e delle gambe possono essere intercambiabili.
• Freno di comando idraulico elettrico indipendente per fissare o spostare il tavolo e garantire la stabilità.
• Funzioni a un solo tasto: un tasto per formare la posizione di flessione e di flessione posteriore e un tasto per ripristinare la funzione.

II Specifiche Dimensioni del piano del tavolo Lunghezza complessiva: 2060 mm Larghezza: 520 mm Superficie del tavolo - Altezza minima: 950 mm Corsa: 600 mm Gamma di movimenti Trendelenburg: ≥35 Trendelenburg invertito: ≥35 Inclinazione laterale: ≥25° Regolazione delle sezioni: ≥85° Piastra dorsale ribaltabile: ≥85° Scorrimento: ≥340 mm Tavola della vita: ≥120 mm Pedana per le gambe: ≥90° Sicurezza del dispositivo: Classe I Tipo B Tensione di lavoro: AC/DC 24V Potenza interna: 200VA Tipo di fusibile: 3A 5×20mm III Struttura Il tavolo operatorio elettrico utilizza sistemi elettroidraulici per controllare tutti i movimenti: regolazione dell'altezza, trendelenburg e trendelenburg inverso, inclinazione laterale, movimenti della schiena, movimento in avanti e indietro e freno. La sezione testa, la sezione gambe e la rotazione verticale del piano del tavolo sono azionate manualmente. Il tavolo è composto da cinque sezioni: sezione testa, sezione schiena, sezione vita (opzionale), sezione seduta e sezione gambe. Il movimento avanti/indietro e la rotazione di 180° del piano del tavolo facilitano la prospettiva dell'arco a C. I materiali principali sono acciaio inox, ghisa ad alta intensità e alluminio. Il coperchio rotondo e la base in acciaio inox sono resistenti alla polvere e all'acqua. Dotato di freni elettrici. Facile da trasportare, trasferire e pulire. Semplice schema di configurazione 1 - Guida di testa 2 - Sponda posteriore 3 - Ponte renale 4 - Guida podale 5 - Guida per le gambe 6 - Supporto per la testa 7 - Supporto per la schiena 8 - Supporto podalico 9 - Comando del corpo 10 - Comando della cornetta 11 - Supporto per le gambe 12 - Base 13 - Coperchio anteriore della base 14 - Coperchio posteriore della base IV Istruzioni - Pre-intervento

• Dopo aver premuto il tasto di sblocco, azionare gli altri tasti funzione per più di 40 s; se i tasti funzione vengono azionati ininterrottamente per 30 s, la luce di sblocco dei tasti e la spia del tavolo si accendono.
• La luce di sblocco dei tasti e la spia del tavolo devono essere accese prima dell'operazione.
• Durante l'operazione, premere solo un tasto funzione alla volta; più tasti simultanei possono impedire le azioni.
• Dopo l'intervento, riportare il tavolo nella posizione originale.
• Per i dettagli dei tasti del controller, fare riferimento ai simboli delle funzioni del controller.

Posizionamento e spostamento del tavolo operatorio

• Posizionamento: premere il "pulsante di arresto del movimento del letto" per posizionare il tavolo operatorio.
• Movimento: premere il "pulsante di avvio del movimento del letto" per rilasciare il meccanismo di blocco e spostare il tavolo.

Impostazione della posizione (esempi)

• Alzata: premere il "pulsante di salita".
• Discesa: premere il "tasto di discesa".
• Inclinazione in avanti: premere il "tasto di inclinazione in avanti".
• Inclinazione all'indietro: premere il "tasto di inclinazione all'indietro" (non piegare il piano posteriore in stato di inclinazione all'indietro).
• Inclinazione a destra/inclinazione a sinistra: premere i tasti di inclinazione corrispondenti.
• Piegamento dello schienale / abbassamento del piano posteriore: premere i tasti di piegatura dello schienale (evitare piegature che potrebbero danneggiare l'apparecchiatura).
• Traduzione in avanti/indietro: premere i tasti di traslazione in avanti o indietro; non traslare durante la piegatura o l'inclinazione del piano posteriore.
• Tavolo convesso / concavo: le operazioni combinate di inclinazione e piegatura del piano posteriore producono forme convesse/concave.

V Accessori (elenco semplice) Elenco degli accessori (imballati e installati; selezionabili in base alle esigenze dell'utente): 1. Sezione testa - 1 2. Schermo anestetico - 1 3. Supporto corpo - Grande 1, Piccolo 1 4. Supporto per le spalle - 2 5. Braccioli - 2 6. Stampella per ginocchio - 2 7. Cuscino - 1 8. Cinghia di trattenuta per il corpo - 1 9. Piastra per i piedi - 2 VI Attenzione

• Prima dell'uso, bloccare saldamente tutte le maniglie per evitare che si allentino o scivolino.
• Il tavolo può eseguire elettricamente sei movimenti; azionarli separatamente.
• Dopo ogni operazione, pulire il tavolo, mantenere il piano orizzontale e abbassare il ponte renale.
• Tenere l'operatore manuale pulito e asciutto; riagganciarlo al binario dopo l'uso.
• Non calpestare i cavi di alimentazione o di controllo per evitare danni.
• Il tavolo deve essere collegato al terminale di messa a terra; si raccomanda l'uso di una messa a terra antistatica.
• Evitare l'uso in ambienti con forti campi elettrici.
• Stoccare il tavolo al chiuso in un luogo asciutto per proteggere le parti elettriche di controllo.
• Le riparazioni e le revisioni devono essere eseguite da personale di manutenzione professionale.
• La manutenzione ordinaria è raccomandata annualmente; la durata di vita è di circa dieci anni - utilizzare entro il periodo di manutenzione/sicurezza.

VII Pulizia, disinfezione e sterilizzazione

• È vietato lavare il tavolo con acqua.
• Pulire con un panno morbido, una spugna, un panno umido o un detergente. Non utilizzare spazzole dure, spazzole di filo d'acciaio, polvere decontaminante, vernice, etere, acidi/basi forti o altri detergenti aggressivi.
• Disinfezione del materasso: alcool, etere, disinfezione a raggi ultravioletti accettabile (evitare la sterilizzazione ad alta temperatura).

VIII Condizioni ambientali operative

• Temperatura ambientale: 5℃ ~ 40℃
• Umidità relativa: ≤70%
• Pressione atmosferica: 86,0 kPa ~ 106,0 kPa
• Tensione di alimentazione (raccomandazione di conservazione del dispositivo confezionato): AC220V ±22V, 50Hz ±1Hz

IX Manutenzione L'apparecchiatura deve essere sottoposta a manutenzione una volta all'anno. Tutte le parti mobili devono essere completamente lubrificate. Le parti scorrevoli e le guide di scorrimento devono essere riempite di vaselina. Serrare le viti di collegamento e assicurarsi che non siano allentate. X Risoluzione dei problemi (selezionati) Fenomeno: Il tavolo operatorio non può funzionare - Possibili motivi: spina non inserita, alimentazione disattivata, fusibile bruciato - Soluzione: ricollegare l'alimentazione/inserire la spina, controllare lo stato dell'interruttore, sostituire il fusibile. Fenomeno: Funzioni parziali non funzionano - Possibili motivi: pulsante dell'operatore manuale inefficace, spina dell'operatore manuale/controller allentata, controller rotto - Soluzione: sostituire l'operatore manuale, controllare lo stato dell'interruttore, chiedere una riparazione professionale se il controller è rotto. Fenomeno: Il piatto gambe/il piatto posteriore scendono automaticamente - Possibili cause: interruttore di blocco della molla a gas troppo allentato o molla a gas rotta - Soluzione: regolare l'interruttore di blocco o sostituire la molla a gas. Fenomeno: Il tavolo può muoversi - Possibili motivi: il dispositivo di bloccaggio della rotella è deviato o la rotella è rotta - Soluzione: aprire il coperchio della base e regolare il dispositivo di bloccaggio o sostituire la rotella. Fenomeno: Mancanza della batteria - Possibili motivi: batteria scaduta o fusibile all'uscita della batteria rotto - Soluzione: sostituire la batteria o il fusibile. Caratteristiche/specifiche tecniche

• Modello: SXD8004-B
• Capacità di carico: 250 kg
• Lunghezza totale: 2060 mm
• Larghezza: 520 mm
• Altezza minima: 950 mm
• Corsa di sollevamento: 600 mm
• Corsa di scorrimento: ≥340 mm
• Trendelenburg / Trendelenburg inverso: ≥35°
• Inclinazione laterale: ≥25°
• Piegamento della piastra posteriore: ≥85°
• Corsa della tavola di riposo: ≥120 mm
• Piegamento della tavola delle gambe: ≥90°
• Tensione di lavoro: AC/DC 24V
• Consumo di energia: 200 VA
• Fusibile: 3A (5×20 mm)
• Batteria: batteria ricaricabile ad alte prestazioni, supporta ~50 interventi (senza manutenzione)
• Materiali: struttura principale in acciaio inossidabile; guscio di base in fibra di vetro; materasso in PU con schiuma di memoria
• Classificazione di sicurezza del dispositivo: Classe I, Tipo B
• Compatibile con i raggi X (design del piano del tavolo radiotrasparente e guida per la cassetta a raggi X)
• Controllo: controller portatile cablato + pannello di controllo di emergenza a colonna (due sistemi di controllo indipendenti)
• Traslazione: traslazione indipendente azionata da cilindro idraulico
