Inscatolatrice elettronica AD Series

servocomandatasottovuotoavvolgitrici

Panoramica
La serie AD è una confezionatrice wraparound per cubetti di brodo alimentati da una dosatrice a monte. Forma scatole da flat blanks con alette finali ripiegate e cucitura longitudinale incollata con hot‑melt. La serie gestisce capacità da 2 a 48 cubetti offrendo un ingombro compatto e controllo di movimento elettronico/servomotore per ottimizzare i cambi formato e la costanza di produzione.

Varianti principali

• AD8 — ottimizzata per la dosatrice FD8; fino a 400 scatole/min; architettura full servomotor per rapidi cambi formato.
• AD8/V — versione ad alta velocità per FD12; fino a 600 scatole/min; prestazioni maggiori e design opzionale orientato al TPM (finestre illuminate, carter trasparenti interbloccati).

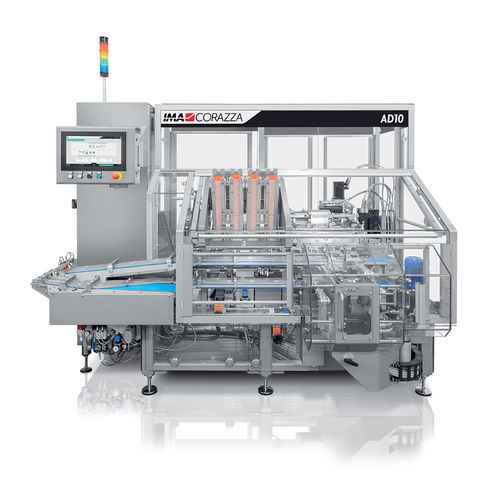

• AD10 — progettata per integrazione con FD10; fino a 500 scatole/min; layout compatto con quadro elettrico a bordo, gestione flessibile dei cartoni, unità di scarto integrata e uscita a corsia singola; caricatore automatico flat‑blank opzionale.

Punti di forza della macchina

• Formazione wraparound ad alta velocità da flat blanks con alette finali ripiegate e cucitura longitudinale incollata.
• Ampia capacità cartone: supporta formati da 2 fino a 48 cubetti con precisione costante di formatura.
• Ingombro compatto e accesso agevole per operazioni, pulizia e manutenzione; parti formato codificate colore per semplificare i cambi.
• Produzione ottimizzata nelle varianti ad alte prestazioni (fino a 600 scatole/min su AD8/V).

Dati tecnici (vista)

• Modelli: AD8 | AD8/V | AD10.
• Capacità di produzione: AD8 — fino a 400 scatole/min; AD8/V — fino a 600 scatole/min; AD10 — fino a 500 scatole/min.
• Alimentazione elettrica: 3P x 400 V – 50 Hz – 7 A (AD8); 9 A (AD8/V e AD10).
• Consumo aria compressa: AD8 220 Nl/min; AD8/V 300 Nl/min; AD10 240 Nl/min (pressione min. di esercizio 6 bar).
• Vuoto: 10 m3/h (vuoto operativo 600 ± 50 mm Hg).
• Peso (circa): AD8 / AD8V ~3.500 kg; AD10 ~2.000 kg.
• Dimensioni scatola supportate (mm): A = 30–97; B = 49–189; C = 11–45.
• File: 1–4. Strati: 1–3.

Caratteristiche tipiche della linea e del layout
Progettata per integrazione con le dosatrici serie FD e per caricamento opzionale di flat‑blanks a bordo. L'AD10 abbinata alla FD10 minimizza l'ingombro e semplifica il layout: uscita a corsia singola, scarto a bordo e minore complessità di marcatura/merge.

Specifiche tecniche

• Prodotto previsto: cubetti di brodo (alimentati da dosatrice a monte).
• Tipo di cartone: cartoni wraparound da flat blanks con alette finali ripiegate e cucitura longitudinale incollata con hot‑melt.
• Range capacità cartone: 2–48 cubetti.
• Movimento & controllo: servomotori e controllo elettronico per cambi formato rapidi e precisi.
• Integrazione: ottimizzata per dosatrici FD (FD8, FD10, FD12) e gestione a valle; opzioni per caricamento automatico dei blank e carter orientati TPM.
