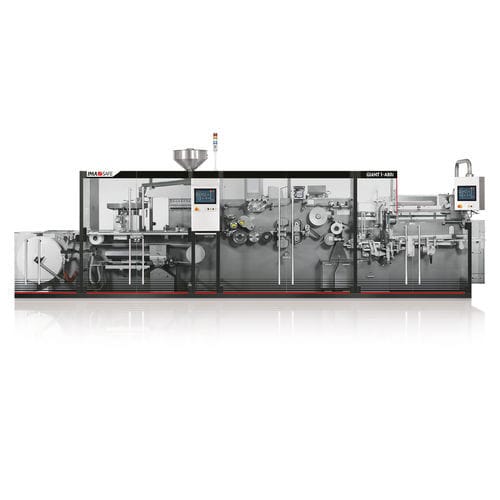

Sistema di riempimento e di sigillatura per l'industria farmaceutica GIANT1 Series

per applicazioni farmaceuticheautomaticolineare

Panoramica
La serie GIANT1 di macchine per il confezionamento in blister offre ampia flessibilità per forme di prodotto, dimensioni e configurazioni dei blister, ed è destinata alla produzione just-in-time di lotti da piccoli a medi. Presenta un design avanzato, alimentatori, controlli qualità e servomotori. GIANT1 integra il dosatore universale brevettato Sombrero per elevata versatilità e un'area di alimentazione predisposta per il containment. La linea è compatta, con flusso lineare e ottima visibilità per l'operatore.

Caratteristiche principali

• Area di alimentazione predisposta per il contenimento per forme farmaceutiche solide
• Dosatore universale brevettato Sombrero per alimentazione robusta di varie forme, tolleranze e frammenti
• Flusso di lavoro compatto e lineare con elevata accessibilità per l'operatore
• Unità di taglio innovativa e scarto dei blister non conformi
• Changeover formato guidato, rapido e riproducibile
• Supporto per tasche blister alu-alu senza limitazioni
• Magazzino di recupero blister automatico brevettato per massimizzare l'efficienza di alimentazione verso il cartoner

Nuova funzionalità
NUOVO! La serie GIANT1 include ora un modulo di connessione standard che abilita il ribaltamento dei blister per gestire scatole con chiusure opposte e l'incastro dei blister per ridurre il volume del cartone o aumentare la capacità di blister. Ciò migliora la logistica e la sostenibilità evitando design di blister dedicati; è disponibile una modalità bypass opzionale.

Moduli / tecnologie in evidenza

• Dosatore universale brevettato Sombrero — resistente a tolleranze del prodotto e frammenti, progettato per mantenere produzione continua e supportare alti livelli di containment
• Area di preriscaldo e formatura (unità di formatura e riscaldamento standard)
• Unità di sigillatura e taglio con opzioni di trasferimento positivo dei blister
• Stazione di codifica e perforazione adatta per marcatura del prodotto e operazioni secondarie
• Modulo integrato al cartoner compatibile Track & Trace per telecamere e sistemi ink-jet (pronto per serializzazione)

Versioni macchina

• GIANT1-A80i — macchina integrata per il confezionamento in blister e cartoner con trasferimento positivo dei blister; fino a 350 blister/min e 175 cartoni/min
• GIANT1-A86 — macchina integrata per il confezionamento in blister e cartoner con trasferimento positivo dei blister; fino a 350 blister/min e 350 cartoni/min
• GIANT1-A80 — macchina integrata per il confezionamento in blister e cartoner, connessione tramite magazine; fino a 400 blister/min e 175 cartoni/min
• GIANT1 Stand Alone — GIANT1 configurata per essere collegata a qualsiasi macchina d'imballaggio a valle (cartoner, wallet packer, flowpacker o end-of-line) per layout di produzione flessibili

Media e galleria
I materiali macchina includono un trailer video del prodotto e una galleria che mostra preriscaldo/formatura, area di alimentazione, area di sigillatura, codifica e perforazione, unità di taglio, magazzino di recupero blister, trasferimento blister al cartoner, presa/apertura del cartone, inserimento prodotto e chiusura del cartone. Questi elementi illustrano la disposizione della macchina e le stazioni di processo critiche.

Dati tecnici (tabella)
DATI TECNICI GIANT1 Series
Dimensioni blister vs dimensioni cartone:
Larghezza — Blister: 30-90 mm | Cartone: 35-97 mm
Lunghezza — Blister: 60-145 mm | Cartone: 65-154 mm
Profondità / Altezza — Blister: 3-12 mm | Cartone: 12-106 mm

Produzione (per modello):
Modello — GIANT1 (famiglia)
Blister — fino a 400 blister/min.
GIANT1-A80i — fino a 350 blister/min. — Cartoni: fino a 175 cartoni/min.
GIANT1-A86 — fino a 350 blister/min. — Cartoni: fino a 350 cartoni/min.
GIANT1-A80 — fino a 400 blister/min. — Cartoni: fino a 175 cartoni/min.

Track & Trace
Il modulo Track & Trace integrato nel cartoner supporta l'applicazione di telecamere e sistemi ink-jet per la serializzazione in un layout di linea compatto, ottimizzando l'efficienza e la lunghezza della linea.

Caratteristiche / specifiche tecniche

• Nome serie: GIANT1 Series
• Marca: IMA
• Area di alimentazione predisposta per il containment (progettata per applicazioni di contenimento)
• Dosatore universale brevettato Sombrero (robusto con frammenti e forme varie)
• Intervallo larghezza blister: 30–90 mm
• Intervallo lunghezza blister: 60–145 mm
• Intervallo profondità/altezza blister: 3–12 mm
• Intervallo larghezza cartone: 35–97 mm
• Intervallo lunghezza cartone: 65–154 mm
• Intervallo profondità/altezza cartone: 12–106 mm
• Velocità massima blister (famiglia): fino a 400 blister/min (dipende dal modello)
• Velocità cartone GIANT1-A80i: fino a 175 cartoni/min
• Velocità cartone GIANT1-A86: fino a 350 cartoni/min
• Velocità blister GIANT1-A80: fino a 400 blister/min (con connessione tramite magazine)
• Modulo di connessione standard opzionale per ribaltamento e incastro dei blister (benefici logistici e di sostenibilità)
