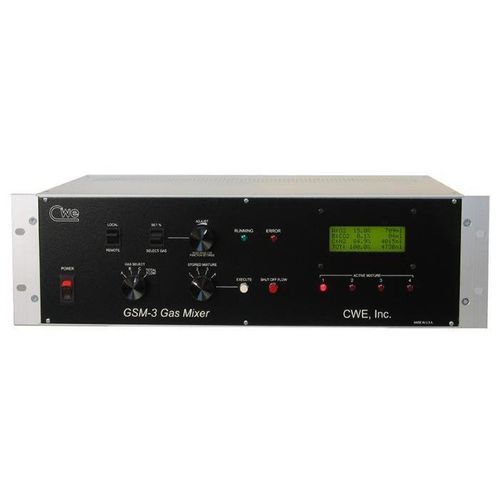

Miscelatore di gas di CO2 GSM-3

di ossigenodi diazotoelettronico

Crea miscele personalizzate da tre gas Il Miscelatore di Gas Programmabile GSM-3 accetta fino a tre gas di ingresso e produce miscele definite dall'utente utilizzando questi gas. Possono essere definiti e memorizzati fino a quattro diversi programmi di miscelazione in qualsiasi momento. Queste miscele sono memorizzate in memoria non volatile, quindi non devono essere reinserite la prossima volta che lo strumento viene utilizzato. Il GSM-3 utilizza controllori di flusso di massa (MFC) ad alta precisione per impostare il flusso per ciascun canale di gas. Ogni miscela è definita da un flusso totale e dalla percentuale di concentrazione di ciascun gas nella miscela. Il flusso risultante per ciascun gas, in ml/min, viene calcolato e visualizzato sul display LCD. Qualsiasi dei quattro programmi di miscelazione memorizzati può essere selezionato ed eseguito (o fermato) con la pressione di un pulsante. Sebbene il GSM-3 possa essere utilizzato esclusivamente con i controlli del pannello frontale, è più efficacemente controllato dal software GSM-Comm fornito. Poiché il GSM-3 è adatto a una vasta gamma di applicazioni, ogni unità è personalizzata con i controllori di flusso più appropriati per l'applicazione prevista. Pannello posteriore del GSM-3, che mostra i tre ingressi di gas e un'uscita. Tutti i collegamenti del gas sono collegamenti a pressione One-Touch per l'uso con tubi pneumatici da 1/4″ OD. Inoltre, sono disponibili uscite analogiche corrispondenti al flusso effettivo di ciascun gas. Queste uscite sono utili per il monitoraggio su un sistema di acquisizione dati, dove indicheranno i cambiamenti effettivi della miscela. Software GSM-Comm Un'applicazione software di controllo remoto potente è fornita con il Miscelatore di Gas GSM-3. Questo software funziona su qualsiasi versione di Windows e consente di creare sequenze temporizzate definite dall'utente. Queste sequenze cambiano automaticamente tra una delle quattro miscele preprogrammate a intervalli specificati. Queste sequenze possono essere eseguite una volta e fermarsi, o ripetersi indefinitamente. Questa capacità elimina la necessità di cambiare manualmente le miscele di gas per seguire un particolare protocollo sperimentale. Queste sequenze temporizzate possono essere nominate, memorizzate e ripetute secondo necessità. La configurazione del sequencer è mostrata nell'immagine sottostante. Ogni passaggio nella sequenza è programmato con un TEMPO (in secondi) e una FUNZIONE selezionata da un menu a discesa (Mix 1, Mix 2, Mix 3, Mix 4, REPEAT, STOP o NONE). La schermata principale di GSM-Comm consente di definire i parametri della miscela esattamente come sarebbero dai controlli del pannello frontale del GSM-3. Ogni miscela (MIX 1 – MIX 4) ha un gas selezionato, un flusso totale e concentrazioni di gas individuali. Il controllo degli errori e la segnalazione impediscono all'utente di tentare di impostare una miscela non valida. Qualsiasi insieme di miscele programmate può essere nominato, salvato e recuperato per un uso successivo. La maggior parte delle applicazioni utilizza uno o due gas attivi (ad esempio, O2 o CO2) e un gas di fondo (di solito N2). Questo gas di fondo, o gas di riempimento, è selezionato dall'utente ed è calcolato automaticamente per completare l'equilibrio della miscela di gas. Ad esempio, se l'utente imposta la miscela al 20,9% di O2 e al 5,0% di CO2, il gas di riempimento sarà automaticamente impostato al 74,1%. Questo assicura che la miscela sia sempre pari al 100%. Specifiche Tecniche / Caratteristiche - Miscelatore di gas programmabile per fino a tre gas di ingresso - Miscele definite dall'utente con fino a quattro programmi memorizzati - Memoria non volatile per la memorizzazione delle miscele - Controllori di flusso di massa (MFC) ad alta precisione per ciascun canale di gas - Display LCD che mostra il flusso calcolato per ciascun gas in ml/min - Controlli del pannello frontale e controllo remoto tramite software GSM-Comm - Controllori di flusso personalizzabili per esigenze specifiche dell'applicazione - Collegamenti a pressione One-Touch per tubi pneumatici da 1/4″ OD - Uscite analogiche per il monitoraggio dei flussi di gas effettivi - Software GSM-Comm per Windows con sequenze temporizzate programmabili - Controllo degli errori e segnalazione per l'impostazione delle miscele - Calcolo automatico del gas di riempimento per garantire una miscela al 100%
