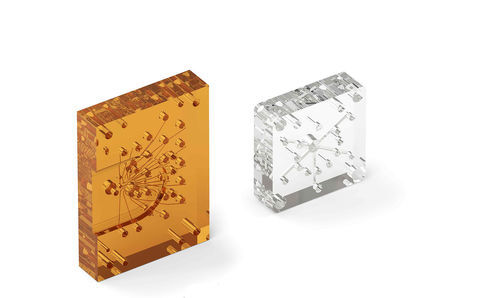

Collettore per gas medicale per laboratorio

Panoramica
IDEX Health & Science fornisce soluzioni di collettori adiacenti per diffusione su misura per strumenti di diagnostica in vitro (IVD), scienze analitiche e strumenti per le scienze della vita. Un collettore a diffusione consolida più percorsi di flusso in un'unità monolitica per semplificare l'assemblaggio dello strumento e facilitarne la manutenzione, riducendo la variabilità dovuta a deformazioni dei canali o delaminazione.

Vantaggi principali

• Supporto ingegneristico per progetti personalizzati conformi ai requisiti dello strumento
• Produzione con tolleranze di canale coerenti per eliminare le variazioni di pressione tra i collettori
• Compatibile con un'ampia gamma di dispositivi fluidici e opzioni di montaggio
• Sostiene instradamenti fluidici complessi, inclusi percorsi curvi 3D
• Ottimizza l'uso dei fluidi con percorsi di flusso brevi e compatti
• Servizi opzionali di simulazione fluidica e CFD

Caratteristiche del collettore a diffusione

• Opzioni di materiale: Acrilico (PMMA), Ultem™ (PEI)
• Larghezza minima pista: > 0.020” (0.508 mm)
• Diametro massimo foro: < 0.118” (3 mm)
• Configurazioni delle piste: Curve 3D e rette
• Sezioni trasversali: Quadrata, circolare e a forma di D
• Finiture superficiali: Vaporizzazione, fiamma, sgrossatura diamantata
• Lucidatura interna dei canali per chiarezza ottica e dinamica di flusso
• Assemblaggio e test con componenti interni e di terze parti

Componenti disponibili per integrazione

• Valvole: Solenoide e valvole a taglio rotativo
• Pompe
• Sensoristica: Pressione, temperatura, conducibilità
• Connessioni: Sonde, tubazioni, raccordi
• Degassatori: Opzioni di degassaggio multiplex

Più sezioni trasversali disponibili; le piste a forma di D sono raccomandate per prestazioni di produzione ottimali.

Caratteristiche / specifiche tecniche

• Materiali: Acrilico (PMMA); Ultem™ (PEI)
• Larghezza minima canale/pista: > 0.020” (0.508 mm)
• Diametro massimo foro: < 0.118” (3 mm)
• Configurazioni supportate: Curve 3D, rette
• Sezioni trasversali supportate: Quadrata, circolare, a forma di D
• Opzioni di finitura superficiale: Vaporizzazione, fiamma, sgrossatura diamantata
• Lucidatura interna dei canali: Sì (per chiarezza ottica e dinamica di flusso)
• Test & assemblaggio: Assemblaggio e ispezione con componenti interni e di terze parti
• Servizi opzionali: Simulazione fluidica / CFD
• Obiettivo di progetto: Minimizzare la variabilità fluidica, ridurre il costo totale di proprietà e supportare percorsi di flusso compatti e ottimizzati
