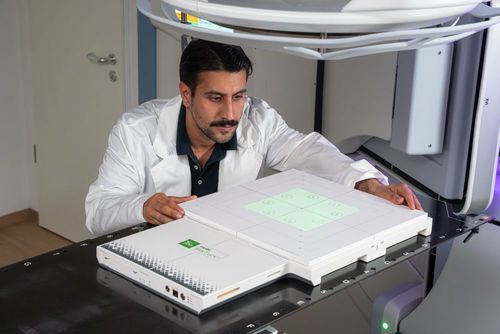

Dosimetro per test raggi X myQA StarTrack³

Panoramica
myQA StarTrack³ è una matrice di rivelatori 2D ad alta definizione per il QA dei linac. Fornisce una soluzione con un unico posizionamento per acquisire dati completi di fasci fotonici ed elettronici su un'area attiva di 34 × 34 cm per commissioning, controlli mensili e annuali, senza riscaldamento né infrastrutture complesse.

Vantaggi principali

• Precisione: Matrice di camere di ionizzazione ad alta definizione che garantisce accuratezza paragonabile a un serbatoio d'acqua (±0,5%) per misure di output e profilo.
• Copertura: Copertura completa del campo (≥30×30 cm incluse le code) per steering del fascio in tempo reale, verifiche rapide e trend.
• Efficienza: Una singola misurazione rapida cattura output, qualità del fascio (TPR20,10 / R50), planarità, simmetria, dimensione del campo e penombra — QA mensili in pochi minuti inclusa la configurazione.

Caratteristiche

• Configurazione con singolo rivelatore: dalla posa alla misura verificata in meno di cinque minuti.
• Trasferimento dati wireless per workflow senza cavi; opzionale connessione Ethernet LAN.
• Batteria ricaricabile con caricabatterie incluso; opzione alimentazione 9V.
• Segnatori laser per un allineamento accurato e ripetibile.
• Piastra integrate per verifica energetica per fotoni (TPR20,10) ed elettroni (R50) in meno di un minuto.
• Alta risoluzione spaziale: 2,5 mm ai bordi del campo; 5,0 mm centro‑centro sugli assi principali; 7,1 mm sulle diagonali per valutazioni precise di profilo e penombra.

In breve — capacità evidenziate

• Ritagli per una movimentazione e trasporto sicuri.
• Controllo del campo luminoso con risultati quantitativi disponibili nel software.
• Scambio dati wireless; Ethernet opzionale per trasferimento cablato sicuro.
• Batteria ricaricabile per configurazioni rapide tra macchine.
• Segnatori laser per una semplice procedura di allineamento.
• Area di misura attiva fino a 34 × 34 cm²; camere integrate di verifica energetica per fotoni e elettroni.
• Rilevamento ad alta risoluzione: 509 camere di ionizzazione (9 camere centrali); 5 mm c‑c sugli assi principali; 7.1 mm sulle diagonali.
• Applicazione web myQA StarTrack³: repository centralizzato per dati QA con test Machine QA integrati (validazione automatica energia, coincidenza campo luce/ radiazione, costanza dell'output, costanza del profilo). Supporta protocolli di analisi relativi, conteggi o assoluti.
• Verifica energetica con piastre dedicate per fotoni ed elettroni (TPR20,10 e R50) per garantire consistenza nelle misure.

Matrice di rivelatori — dati tecnici (tabella)
Dimensione campo / area di misura attiva (cm): 34 x 34
Numero di camere di ionizzazione: 509
Risoluzione (distanza centro‑centro) (mm): 5.0 (assi principali); 2.5 (bordi campo); 7.1 (diagonali)
Tipo di rivelatore / sensore: Camera di ionizzazione a piastra parallela aerata
Dimensione rivelatore / camera (mm): 3.2 × 2.0
Volume totale camera (mm³): 16.08
Dimensioni esterne [LxWxH] [mm]: 666 x 430 x 40
Peso array (kg): 9.8 (batteria inclusa)
Energie supportate: Fotoni (FF/FFF) [MV]: 6/6 FFF, 10/10 FFF, 15, 18; Elettroni (MeV): 6, 9, 12, 15, 18
Alimentazione: Batteria ricaricabile incl. caricabatterie; opzione alimentazione 9V
Trasferimento dati: Wireless o Ethernet

Applicazione web myQA StarTrack³ — dati tecnici (tabella)
Installazione server (raccomandata): Deployment su server fisici o virtuali
Sistemi operativi server supportati: Windows Server 2022
Risorse HW (server): CPU: 4 core / 2 GHz raccomandati
Sistema client raccomandato: Windows 11; Installazione PC: Windows 11, CPU: 2 core / 2 GHz raccomandati
Requisiti minimi hardware: Spazio su disco: 0.5 MB/misurazione (200 GB raccomandati tipici); RAM: 16 GB raccomandati; MSSQL Server 2022 richiesto; Rete: 10/100/1000 Base T
Browser supportati (accesso applicazione): Microsoft Edge (v140+), Google Chrome (v140+), Mozilla Firefox (v143+); Schermo consigliato: 1920×1080, scaling 100%

Note
I dati tecnici sono soggetti a modifica senza preavviso. Le immagini e le specifiche mostrate possono differire dal contenuto effettivo della fornitura.

Specifiche tecniche

• Model: myQA StarTrack³
• Area di misura attiva: 34 x 34 cm
• Numero di camere di ionizzazione: 509
• Risoluzione del rivelatore: 5.0 mm (assi principali), 2.5 mm (bordi campo), 7.1 mm (diagonali)
• Tipo di rivelatore: Camere di ionizzazione a piastra parallela aerata
• Dimensioni camera: 3.2 × 2.0 mm; volume totale per camera 16.08 mm³
• Dimensioni array: 666 × 430 × 40 mm; peso 9.8 kg (batteria inclusa)
• Energie fotoniche supportate: 6/6 FFF, 10/10 FFF, 15, 18 MV; energie elettroniche: 6, 9, 12, 15, 18 MeV
• Alimentazione: Batteria ricaricabile con caricabatterie; opzione alimentazione 9V
• Trasferimento dati: Wireless (predefinito) o Ethernet LAN
• Software: Applicazione web myQA StarTrack³ (installazione server o PC; MSSQL Server 2022 richiesto)
