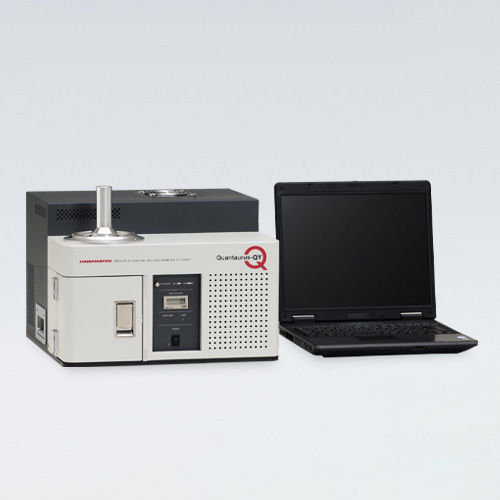

Spettrofluorometro Czerny-Turner Quantaurus-QY®

a fluorescenzadi emissione a fluorescenzaa fluorescenza

Panoramica
Il Quantaurus-QY è uno strumento compatto e semplice da usare per misurare la resa quantica di materiali fotoluminescenti. Esegue misurazioni assolute e non richiede standard di riferimento noti come avviene normalmente con il metodo relativo tradizionale. Possono essere analizzati campioni in diverse forme: film sottili, solidi, polveri e soluzioni. I campioni liquidi possono essere raffreddati fino a -196 °C (77 K) con azoto liquido.

Caratteristiche

• Misura istantanea: un rivelatore multicanale acquisisce lo spettro compensato in sensibilità e calcola rapidamente la resa quantica assoluta. Il software dedicato in stile dialogo semplifica il processo di misura.
• Hardware completamente automatizzato: monocromatore controllato via software per la selezione automatica delle lunghezze d'onda di eccitazione; misura automatica della dipendenza in lunghezza d'onda della resa quantica e degli spettri di eccitazione.
• Analizza diverse forme di campione: supporta soluzioni, film sottili e polveri; porta opzionale per fiasche Dewar che consente il raffreddamento con azoto liquido fino a -196 °C (77 K) per campioni liquidi.
• Sono disponibili due modelli per coprire differenti intervalli di misura PL in funzione delle esigenze di eccitazione e fotoluminescenza del campione.

Applicazioni

• Complessi metallici organici
• Sonde fluorescenti
• Materiali fotovoltaici sensibilizzati con coloranti
• Materiali OLED
• Punti quantici
• Fosfori per LED

Principio di misura della resa quantica
Il sistema integra la sorgente di eccitazione, la sfera di integrazione e lo spettroscopio multicanale. Lo strumento misura la fotoluminescenza (PL) e acquisisce gli spettri emessi con un rivelatore compensato in sensibilità; da questi dati viene calcolata la resa quantica PL assoluta senza necessità di riferimenti esterni.

Funzionamento
Quantaurus-QY integra sorgente di eccitazione, rivelatore e sistema ottico in un'unica unità. L'operatore carica il campione e fornisce istruzioni semplici tramite il software dedicato; il sistema misura in tempi brevi la resa quantica di luminescenza, la dipendenza dalla lunghezza d'onda di eccitazione, lo spettro di eccitazione PL, i parametri cromatici, ecc.

Specifiche tecniche

• Modello: serie C11347 (due numeri di tipo: C11347-11 e C11347-12)
• Intervallo di misura PL: C11347-11 = 300 nm a 950 nm; C11347-12 = 400 nm a 1100 nm
• Sorgente di luce monocromatica: lampada allo xeno 150 W
• Lunghezza d'onda di eccitazione: C11347-11 = 250 nm a 850 nm; C11347-12 = 375 nm a 850 nm
• Larghezza di banda (FWHM): 10 nm o meno
• Controllo della lunghezza d'onda di eccitazione: automatico
• Intervallo di misura dello spettroscopio multicanale: C11347-11 = 200 nm a 950 nm; C11347-12 = 350 nm a 1100 nm
• Risoluzione in lunghezza d'onda: < 2 nm (C11347-11); < 2.5 nm (C11347-12)
• Numero di canali del dispositivo fotosensibile: 1024 ch
• Temperatura di raffreddamento del dispositivo: -15 °C
• Risoluzione AD: 16 bit
• Configurazione ottica dello spettroscopio: tipo Czerny-Turner
• Materiale della sfera di integrazione: Spectralon; dimensione: 3,3 pollici
• Software / Voci di misura supportate: resa quantica PL; dipendenza della resa quantica dalla lunghezza d'onda; spettro PL (lunghezza d'onda di picco, FWHM); spettro di eccitazione PL; misure colore (cromaticità, temperatura colore, indice di resa cromatica, ecc.)
