per il collegamento sicuro di sorgenti di gas in pressione e/o di vuoto all'utenza
tubi di collegamento in codice colore ISO
disponibili in vari standard internazionali
per applicazioni mobili e fisse

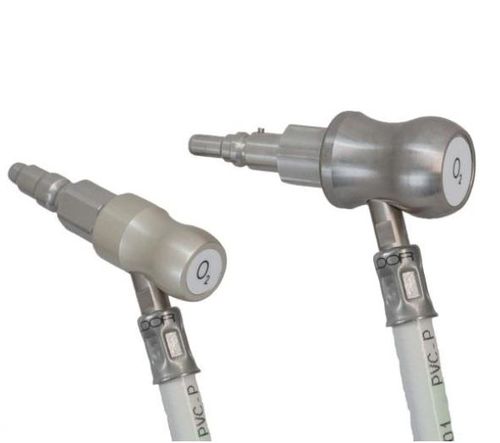

Questi tubi medicali a bassa pressione sono utilizzati per il collegamento di fonti di gas in pressione e/o di vuoto all'utenza. Dal lato dell'alimentazione, il tubo di collegamento è dotato di una sonda angolare specifica per il gas; dal lato dell'utenza, di una connessione NIST (o DISS) specifica per il gas. Sono disponibili tre diversi modelli di sonde angolari per gas. La connessione NIST è disponibile anche nella versione a 90° (angolare).
I materiali di alta qualità garantiscono una connessione e una disconnessione sicura del tubo dall'unità terminale nel lungo periodo. Su richiesta, la sonda gas angolare può essere dotata di una valvola di non ritorno.
I tubi di collegamento sono certificati secondo la norma EN ISO 5359. Marchio CE secondo la Direttiva per i prodotti medicali 93/42/CEE.
Dati tecnici:
Codice UMDNS
16-780 tubo di collegamento per gas compressi, 16-779 tubo di collegamento per vuoto
(nomenclatura per prodotti medicali)
Pressione di esercizio
max. 14 bar
Portata
200 l/min a 3,2 bar
Perdita di pressione
0.8 bar a 3,2 bar e 200 l/min
Gas
Aria, O2, AIR/O2, CO2, N2O, VAC
Ingresso
DIN, NF, AGA, BS, Carbamed, Medap, sonda UNI (altre su richiesta), NIST, DISS
Uscita
NIST, NIST 90°, DISS, DISS 90°, attacco DIN ecc.
Materiale di tenuta
FKM 75, NBR 70
Temperatura di esercizio
-20° fino a +40°C
Peso
320 - 490 gr (secondo la sonda angolare e la versione DIN 1,5 m)
---
