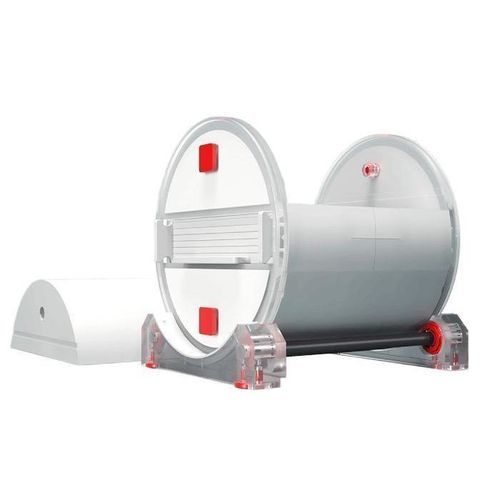

Phantom di calibrazione per MRI RW3

per scanner a raggi Xper radioterapiaper radioterapia guidata guidata dalla risonanza magnetica (MRI)

Panoramica
Fantomi RW3 Solid Water riproducono con precisione i tessuti molli umani per fornire risultati riproducibili in QA, commissioning e dosimetria nei flussi di lavoro di radioterapia. Il materiale omogeneo RW3 costituisce un riferimento stabile per la calibrazione di fasci fotonici ed elettronici e per la verifica della dose a lungo termine.

Caratteristiche principali

• Materiale equivalente al tessuto RW3 con equivalenza acqua verificata per la dosimetria
• Sistemi modulari: EASY SLAB, EASY CUBE e segmenti intercambiabili testa/corpo/ovale/cilindro
• Varianti compatibili con RM e modelli RM-condizionali specificati fino a 3T dove applicabile
• Documentazione conforme CE/MDR e pronta per FDA per uso clinico e integrazione OEM
• Piastra adattatrici personalizzate e inserzioni per camere a ionizzazione, diodi, TLD, EPID e pellicole
• Verifica di omogeneità basata su TC per ogni unità prima della spedizione
• Stabilità meccanica e radiologica a lungo termine per ridurre la deriva di densità e il deterioramento della superficie

Vantaggi

• Equivalenza tissutale verificata (densità ~1,045 g/cm³) per letture di dose riproducibili tra rilevatori e configurazioni
• Materiale stabile alle radiazioni per cicli ripetuti di QA e calibrazione
• Design modulare che supporta un'ampia gamma di geometrie QA e allineamenti dei rilevatori
• Opzioni di integrazione OEM con adattatori su misura, inserti e documentazione tracciabile
• Compatibilità con i rilevatori QA più diffusi: camere a ionizzazione, diodi, TLD, EPID e pellicole radiosensibili

Applicazioni

• QA di routine: controlli di dose assoluta e uniformità del fascio
• Commissioning TPS: validazione e verifica dei dati di pianificazione
• Test end-to-end: verifica completa del flusso di lavoro dall'imaging all'erogazione
• Calibrazione dei rilevatori: verifica di camere a ionizzazione e diodi
• Integrazione OEM e test di sistema con configurazioni di fantomi configurabili

Note sulla famiglia modulare
EASY SLAB è un sistema di fantomi a lastre modulari pensato per la dosimetria di routine. Realizzato in materiale RW3 omogeneo, supporta controlli di dose assoluta e verifica della distribuzione di dose. Le piastre adattatrici dedicate consentono il posizionamento del rilevatore con precisione sub-millimetrica. Dimensioni disponibili: 300 × 300 e 400 × 400 mm; spessori: 1 mm, 2 mm, 5 mm, 10 mm, 20 mm e 60 mm.

EASY CUBE supporta QA end-to-end e la convalida dell'imaging con segmenti modulari (testa, corpo, ovale, cilindro) e integrazione rilevatore configurabile; adatto per commissioning e workflow QA avanzati.

Confronto tecnico (EASY SLAB vs EASY CUBE)
Caratteristica | Fantoma EASY SLAB | Fantoma EASY CUBE
Materiale | RW3 Solid Water omogeneo | RW3 Solid Water, segmenti modulari
Dimensioni | 300 × 300 × 300 mm o 400 × 400 × 300 mm | 180 × 180 × 180 mm (cubo base)
Moduli | Lastre impilabili in spessori variabili | Testa (Ø180 × 180 mm), Corpo (360 × 335 × 180 mm), Ovale (360 × 180 × 180 mm), Cilindro (Ø320 × 180 mm)
Composizione set lastre | 1 × 1 mm, 2 × 2 mm, 1 × 5 mm, 29 × 10 mm, opzionale 20 mm o 60 mm | Configurabile per scenario QA
Integrazione rilevatore | Piastre adattatrici personalizzate per camere a ionizzazione (20+ versioni) | Barra adattatrice integrata per camere a ionizzazione
Compatibilità | Camere a ionizzazione, rilevatori a diodo, TLD, EPID, pellicole | Camere a ionizzazione, sistemi di imaging, rilevatori
Trasporto | Include custodia di trasporto e stoccaggio | Include custodia di trasporto e stoccaggio
Uso QA tipico | QA di routine, verifica dose assoluta, controlli fascio | QA end-to-end, convalida imaging, commissioning

Qualità e conformità
Prodotto secondo processi ISO 13485 con documentazione verificata e dati di lotto tracciabili. La documentazione CE/MDR e pronta per FDA supporta il deployment clinico e l'integrazione OEM. Ogni unità è sottoposta a TC per confermare l'omogeneità prima della spedizione.

Specifiche tecniche

• Materiale: RW3 Solid Water (composizione equivalente al tessuto)
• Densità verificata: circa 1,045 g/cm³
• Omogeneità verificata da TC per ogni unità
• Dimensioni EASY SLAB: 300 × 300 × 300 mm o 400 × 400 × 300 mm
• Opzioni spessore EASY SLAB: 1 mm, 2 mm, 5 mm, 10 mm, 20 mm, 60 mm
• Cube base EASY CUBE: 180 × 180 × 180 mm; estensioni modulari: testa, corpo, ovale, cilindro (dimensioni come sopra)
• Compatibilità rilevatori: camere a ionizzazione, rilevatori a diodo, TLD, EPID, pellicole radiosensibili (supporto >60 tipi)
• Compatibilità RM: fantomi RM-condizionali disponibili (fino a 3T se specificato)
• Include custodia di trasporto e stoccaggio per i sistemi standard
• Opzioni OEM: piastre adattatrici su misura, inserti per rilevatori, funzionalità RFID e configurazioni personalizzate con documentazione conforme
