Il prezzo accessibile, la facilità di messa in funzione e i brevi tempi di consegna garantiscono un avvio rapido e senza problemi della produzione di test rapidi.
Con l'LFDA-1 è possibile produrre fino a 24 pezzi al minuto, occupando meno di 2,5 m² (meno di 26 f²) di spazio nella camera bianca.

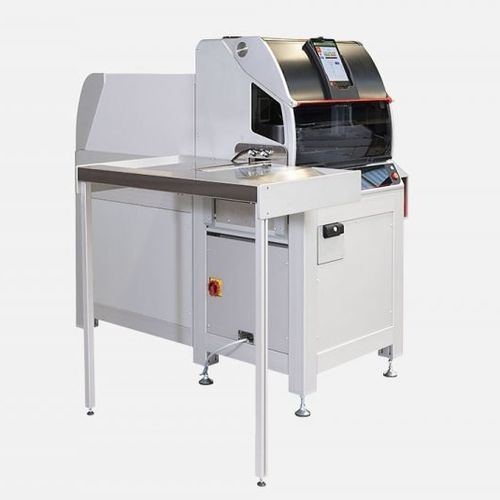

Sistema di assemblaggio per dispositivi a flusso laterale
Fino a 20 pezzi al minuto
Integrazione modulare
Conveniente
Facile messa in servizio
Consegna rapida
Layout del sistema
Alimentazione manuale del fondo e della parte superiore della cassetta
Taglio e posizionamento automatico della striscia - il robot posiziona la plastica superiore
Pressa per cassette e controllo qualità
Descrizione funzionale
I fondi e i top delle cassette vengono alimentati manualmente al trasportatore dall'operatore.
La taglierina taglia il nastro e ne controlla la qualità.
Il robot scara posiziona il nastro sul fondo della cassetta.
Il sistema di visione controlla la direzione del nastro.
Il robot posiziona la cassetta superiore sul fondo.
L'unità di stampa chiude la cassetta superiore e inferiore
L'unità di controllo qualità esegue l'ispezione finale del prodotto finito.
I prodotti approvati sono pronti per l'uso.
I prodotti difettosi vengono scaricati nel contenitore degli scarti
Capacità
Fino a 20 ppm, a seconda della configurazione della macchina
Ingresso carte
Taglio automatico delle strisce e buffer del magazzino per le carte laminate
Lunghezza carta
300-500 mm
Lunghezza striscia
40 - 98 mm
Alimentazione
Alimentazione manuale del fondo e del coperchio
Parti in plastica
Larghezza 15 - 40 mm
Lunghezza 50 - 110 mm
Caratteristiche opzionali
QC larghezza striscia
Scarto automatico della striscia con segno negativo
Forza di pressatura regolabile da 0 a 1000 N
Misurazione integrata dell'altezza di pressatura durante la pressatura
---
