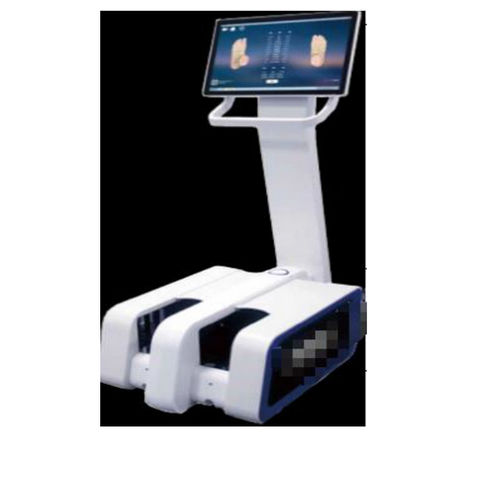

Sistema CAO/FAO per fabbricazione di solette ortopediche Practice-X

per plantari

Panoramica del prodotto
Insole CAD Design System-03 è una soluzione di scansione del piede con laser senza contatto unita a software CAD per plantari. Acquisisce la geometria 3D del piede per la progettazione di ortesi e la produzione di calzature, ed esporta STL e altri formati CAD pronti per analisi o stampa 3D diretta.

Caratteristiche principali

• Scansione di un piede <10 s (Practice-X)
• Scansione di entrambi i piedi <20 s (Practice-2X)
• Errore standard / tolleranza ±0,5 mm
• Estrazione automatica di >60 parametri del piede
• Output STL idoneo per stampa 3D diretta
• Scansione laser senza contatto (Classe laser 2M, sicura per gli occhi)

Specifiche tecniche

• Nome prodotto: Insole CAD Design System-03
• Modelli/varianti: Practice-X; Practice-2X
• Metodo di scansione: Scansione laser senza contatto (Classe laser 2M, innocua per corpo e occhi)
• Campo di scansione (X×Y×Z): 320×130×100 mm (Practice-X); 350×130×100 mm (Practice-2X)
• Tolleranza / errore standard: ±0,5 mm
• Tempo di scansione: <10 s (piede singolo, Practice-X); <20 s (entrambi i piedi, Practice-2X)
• Dimensioni macchina (L×W×H): 570×330×218 mm (Practice-X); 660×563×316 mm (Practice-2X)
• Software: GenSci V2.1 (Practice-X); GenSci V3.0 (Practice-2X)
• Formati di output: ASC, STL, OBJ, EASYLAST, SHOE MASTER, ecc.
• Sistema operativo: WIN7/10 64-bit (Practice-X); WIN10 64-bit (Practice-2X)
• Alimentazione: AC220V; si consiglia UPS 500W fornito dall'utente
• Potenza nominale: 240W

Applicazioni

• Laboratori di ortesi e protesi
• Produttori di plantari e calzature su misura
• Cliniche di podologia e centri di analisi del passo
• Ricerca e controllo qualità per il design calzaturiero
