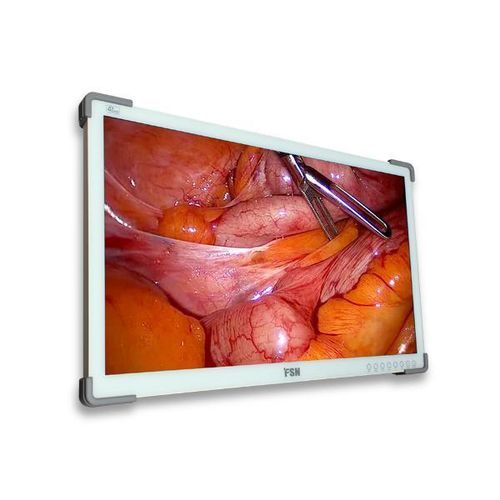

Monitor medico FM-E3230

per diagnostica per immagini4K3840 × 2160

Panoramica
La serie FM-E3230 supporta HDR (ampia gamma di colori) per una qualità dell'immagine migliorata. Le varianti includono FM-E3230D, FM-E3230DG (con opzione ingresso/uscita 12G-SDI) e FM-E3230DN (con supporto video-over-IP 10G SFP+ e uscite DC). La serie offre layout multi-finestra, salvataggio/richiamo dei preset e rilevamento intelligente degli ingressi che passa a una sorgente secondaria se il segnale principale viene perso.

Caratteristiche

• Supporto HDR per una qualità dell'immagine superiore.
• Opzioni per 12G-SDI (FM-E3230DG) o supporto 10G SFP+ (FM-E3230DN).
• Sistema di controllo di rete basato su web per la gestione remota.
• Uscite di alimentazione DC 12V/2A e 5V/2A per alimentare dispositivi esterni (una 12V/2A e una 5V/2A).
• Layout multi-finestra con salvataggio e richiamo delle configurazioni preset.
• Rilevamento ingresso intelligente che commuta automaticamente su una seconda sorgente designata quando il segnale principale non è disponibile.

Specifiche (elementi chiave)
Pannello: 32 pollici TFT LCD (LED)
Risoluzione: 3840 x 2160 pixel
Area attiva: 708.48 (L) mm x 398.82 (A) mm
Pitch pixel (mm): 0.1845 x 0.1845
Tempo di risposta (tipico): 18 ms
Numero colori: 1,07 miliardi
Luminosità (tipica): 800 cd/m2
Gamut colore: BT.709 (100%), BT.2020 (DCI-P3 95%)
Rapporto di contrasto (tipico): 1500 : 1
Trattamento superficie: Antiriflesso, anti-impronte
Angolo di visione (CR>10): S/I 178°, G/B 178°
Segnale di ingresso: FM-E3230D - 2 x HDMI, 1 x DP; FM-E3230DG - 2 x HDMI, 1 x DP, 2 x SDI (12G); FM-E3230DN - 3 x HDMI, 1 x DP, 1 x 10G SFP+(Rx)
Segnale di uscita: FM-E3230D - 1 x HDMI; FM-E3230DG - 1 x HDMI, 2 x SDI (12G); FM-E3230DN - 1 x HDMI, 1 x 10G SFP+(Tx)
Uscite alimentazione DC: 12V/2A x 1, 5V/2A x 1
Controllo esterno: RS-232, Ethernet
Porta GPIO: cambio sorgente, selezione Single/PBP/PIP, indicatore di registrazione
Alimentazione: Adattatore AC/DC (AC 100~240V, DC 24V/8.3A)
Consumo energetico: FM-E3230D - 150W max; FM-E3230DG - 160W max; FM-E3230DN - 155W max
Accessori inclusi: Manuale utente, adattatore AC-DC, cavo di alimentazione AC, cavo DP, cavo HDMI, cavo BNC (FM-E3230DG), vite BH M4 x 14
Dimensioni unità: 773 (L) x 478 (A) x 75.2 (P) mm (30.43 x 18.82 x 2.96 pollici)
Dimensioni imballo: 905 (L) x 744 (A) x 230 (P) mm (35.6 x 29.3 x 9 pollici)
Grado IP: IP33 complessivo
Pesi: FM-E3230D - 10.5 kg (monitor con copertura); FM-E3230DG - 10.7 kg; FM-E3230DN - 10.6 kg (pesi del pacco indicati nelle specifiche)
Certificazioni: ANSI/AAMI ES60601-1 (UL60601-1), CAN/CSA C22.2 No. 60601-1, FCC Class B, EN60601-1, EN60601-1-2, CE, MDR(EU) 2017/745 Classe I Dispositivo medico

Specifiche tecniche

• Dimensione schermo: 32" 4K UHD (3840 x 2160).
• Luminosità: 800 cd/m2; Rapporto di contrasto: 1500:1.
• Colore: 1,07 miliardi di colori; Gamut colore: BT.709 100%, DCI-P3 ~95%.
• Ingressi/Uscite variano per variante (HDMI, DisplayPort, 12G-SDI per DG, 10G SFP+ per DN).
• Controllo esterno via RS-232 ed Ethernet; GPIO per controllo sorgente/registrazione.
• Uscite di alimentazione DC: 12V/2A e 5V/2A per dispositivi periferici.
• Alimentazione: AC 100~240V con adattatore AC/DC incluso; consumo massimo 150–160W a seconda del modello.
• Dimensioni meccaniche e pesi come specificato; grado IP33; molteplici certificazioni regolatorie e medicali.
