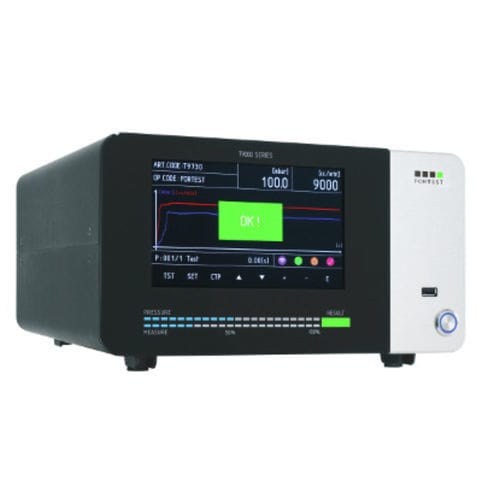

Tester di tenuta di pressione T9731

a vuotodi portataper dispositivi medici

La T9731 - EN 14683 è realizzata allo specifico scopo di misurarela adeguata portata di aria in completa aderenza alla norma EN 14683 alla quale si fa costante riferimento. Come da schema C.1 di pagina 12 della normativa, lo strumento è equipaggiato da due misuratori di portata di aria di tipo Mass-flow con scale 0,0…20,0 Litri/minuto (2,12 dello schema - punto C.2.1) una gruppo valvola servo pilotata e controllata dal software (10 dello schema - punto C.2.4), e una doppia misura di pressione relativa / differenziale (M1 e M2) come espressamente indicato al punto C.2.2 della medesima norma. Al fine di rispettare sia le norme di accreditamento ISO, che le aspettative della norma di riferimento, le misure di pressione in modalità “differenziale” (o perdita di carico) avvengono in Pa o Pa/cm2 nel caso venga impostata l’area del provino nel menù TST con diametro differente da 1,00 cm2. Lo “short form“ di collegamento allegato alla manualistica prevede la connessione ad una pompa del vuoto esterna (C.2.3), non fornita. Un apposito parametro di “scostamento sensori di flusso massico“ consente un confronto continuo dei due sensori di flusso (escludibile impostando la soglia a 0%) al fine di ottemperare in modalità “Run-Time” alla convalida di C.2.5.5. In aggiunta a quanto richiesto in normativa, la strumentazione è in grado di misurare sia pressioni differenziali (perdita di carico) che pressioni relative (battente al boccaglio) tanto per eseguire indistintamente prove a portata controllata che a pressione costante.
