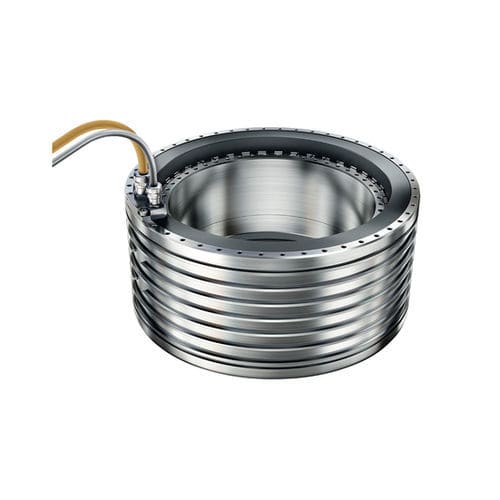

- Il RIB11-3P-384x175-Z4.0 è un motore di coppia standard di Schaeffler progettato per applicazioni ad azionamento diretto e tavole rotanti. Fornisce coppie ultime e nominali elevate con basso cogging e dispone di opzioni di raffreddamento integrate per aumentare la capacità di coppia continua.
Specifiche principali
- Dimensioni principali
- DAP (Diametro esterno statore): 485 mm
- D (Diametro utile dell'intercavo d'aria): 384 mm
- H (Altezza attiva): 175 mm
- DIS (Diametro interno rotore): 345 mm
- HS (Altezza rotore): 176 mm
- HP (Altezza statore): 235 mm
Dimensioni di montaggio
- DP (Diametro circle di fori statore): 468 mm
- DS (Diametro circle di fori rotore): 360 mm
- TS_S × TD_S (Filettatura rotore): M8x16
- n_S × TP_S (Filettatura rotore, numero × passo): 48 × 7.5°
- TS_PC × TD_PC (Filettatura statore, lato cavo): M8x16
- n_PC × TP_PC (Filettatura statore, lato cavo, numero × passo): 45 × 7.5°
- TS_P × TD_P (Filettatura statore): M8x16
- n_P × TP_P (Filettatura statore, numero × passo): 48 × 7.5°
Dati meccanici
- Massa rotore (mS): 28 kg
- Massa statore (mP): 104.1 kg
Coppie
- Coppia ultima (Tu): 4.308 Nm
- Coppia di picco (Tp): 3.852 Nm
- Coppia nominale, raffreddata (Tcw): 2.473 Nm
- Coppia nominale, non raffreddata (Tc): 985 Nm
- Coppia di stallo, raffreddata (Tsw): 1.879 Nm
- Coppia di cogging (Tcog): 10.75 Nm
Velocità
- Velocità limite a Ipeff e UDCL (n_lp): 61 1/min
- Velocità ginocchio (n_lw): 96 1/min
- Velocità nominale (S1), raffreddata (n_lwS1): 96 1/min
Correnti
- Corrente nominale effettiva, raffreddata (I_cw_eff): 52.4 A
- Corrente nominale effettiva, non raffreddata (I_c_eff): 19 A
- Corrente di stallo effettiva, raffreddata (I_sw_eff): 37.8 A
- Corrente ultima effettiva (I_u_eff): 122.2 A
- Corrente di picco effettiva (I_p_eff): 97.8 A
Perdite di potenza
- Perdita a Tp (P_lp): 19.776 W
- Perdita a Tcw (P_lw): 7.633 W
- Perdita a Tc (P_lc): 747 W
Caratteristiche elettriche
- Tensione bus DC (UDCL): 600 V
- Resistenza elettrica fase-fase (R20): 1.4 Ω
- Induttanza fase-fase (L): 16.5 mH
- Costante FEM inversa fase-fase (k_u): 42.3 V/(rad/s)
Caratteristiche generali
- Numero di coppie di poli (P): 33
- Costante motore (k_m): 36.04 Nm/√W
- Costante di coppia (k_T): 51.8 Nm/A
- Soglia di spegnimento per temperatura motore (θ_PTC): 110 °C
- Attrazione assiale (F_a): 0.67 kN
- Attrazione radiale (F_r): 12.4 kN/mm
Condizioni di raffreddamento
- Portata acqua di raffreddamento (dV/dt): 14.6 l/min
- Temperatura di fornitura nominale (θ_nf): 20 °C
- Differenza di temperatura acqua di raffreddamento (Δθ): 7.5 K
Applicazioni
- Tavole rotanti di precisione, assi con azionamento diretto e mandrini per macchine utensili in applicazioni a bassa velocità/alto coppia.
- Sistemi di posizionamento, avvolgitori, azionamenti azimutali di telescopi e unità di indicizzazione che richiedono basso cogging e elevata coppia continua con raffreddamento.
Informazioni per l'ordine
- Nome prodotto: RIB11-3P-384x175-Z4.0
- Marca: Schaeffler
- ID prodotto: 2882139
- Categoria: direct-drives / torque-motors / standard-torque-motors
- Pagina prodotto: https://medias.schaeffler.it/it/prodotto/direct-drives/torque-motors/standard-torque-motors/rib11-3p-384x175-z4.0/p/2882139
