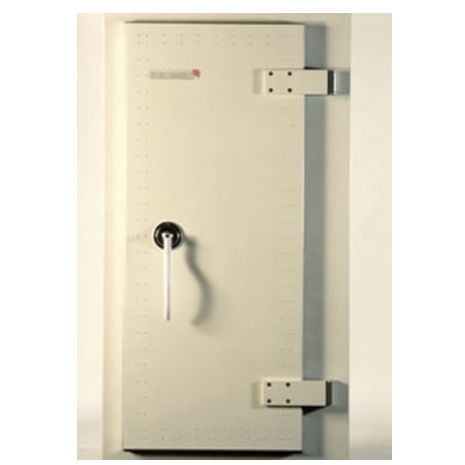

Le porte RFD-100 di ETS-Lindgren sono progettate per funzionare ad alte prestazioni fino a 40 GHz. L'RFD-100 è inoltre progettato per accogliere numerose opzioni, tra cui l'aggiunta di ferriti e assorbitori.
Le porte RFD-100 di ETS-Lindgren sono progettate per un funzionamento ad alte prestazioni. Il sistema di porte RFD-100 è composto da telaio e porta in due misure standard, 900 mm x 2100 mm (3 ft x 7 ft) e 1200 mm x 2100 mm (4 tf x 7 ft).
Le cerniere brevettate permettono che il movimento finale di chiusura sia parallelo al telaio della porta, garantendo l'integrità del RF. Le cerniere consentono inoltre una normale oscillazione circolare quando la porta è completamente aperta. La tenuta RF è ottenuta grazie a quattro dita di contatto incassate e sigillate da seguitori a camme su entrambi i bordi della porta.
I meccanismi di apertura e chiusura sono dotati di cuscinetti che ne facilitano il funzionamento. La porta può essere progettata anche per accogliere i sistemi di schermatura S81, S101 e saldati.
La porta può essere dotata di un sistema di apertura/chiusura pneumatico opzionale per facilitare il funzionamento. Il sistema pneumatico rilascia il sigillo di tenuta RF, facilitando l'azionamento manuale della porta.
L'RFD-100 offre un'opzione per l'aggiunta di ferriti e assorbitori ed è progettato per un carico aggiuntivo di ferriti e assorbitori corti (massimo 50 kg/m2 o 10,2 lbs/ft2). L'RFD-100 può ospitare un assorbitore di lunghezza massima di 400 mm (15,74") ovunque, tranne che nell'area dell'impugnatura. La piastra interna rigida permette di montare le ferriti/assorbitori direttamente sulla porta, consentendo al contempo di effettuare la manutenzione della porta.
---
