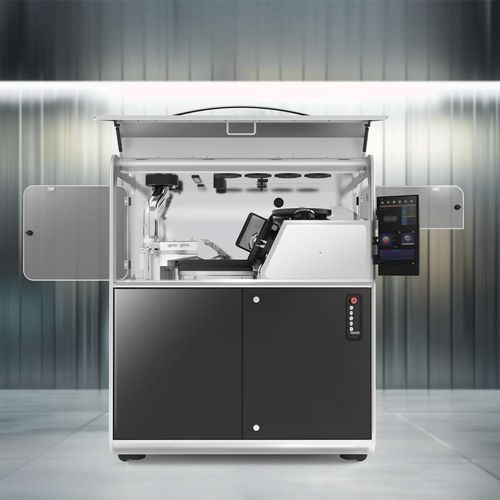

Sistema di ispezione ottico Planet EVS-TC

automatizzatocontrollabile tramite PCcontrollato da computer

Panoramica
Sistema di ispezione visiva ad alta velocità Planet EVS-TC per compresse e capsule. Progettato per rilevare difetti di rivestimento, forma, rottura e riempimento. Architettura avanzata delle camere, alimentazione di precisione e apprendimento automatico consentono elevata produttività e riduzione dei falsi scarti.

Vantaggi principali

• Alta velocità: Fornisce un rendimento di ispezione ai vertici del settore con precisione e stabilità costanti.
• Cambio rapido: Cambio parti minimo per una messa in servizio rapida e semplice.
• Alimentazione di precisione: Alimentatore a vite vibrante di precisione per separazione e trasferimento accurati.
• Stabilità guidata: 25 guide a tasca e 20 tipi di guide di rotazione per posizionamento e smistamento affidabili per varie forme.
• Senza zone cieche: Combinazione di 10 telecamere 2D e 2 telecamere 3D per copertura completa senza zone non ispezionate.
• Ispezione interna ed esterna: Forma e contenuto interno delle capsule ispezionati con 14 telecamere 2D e telecamere a infrarossi.
• Rilevamento difetti (compressa): Rileva crepe, schegge, difetti di rivestimento, errori di stampa e incoerenze di colore.
• Rilevamento difetti (capsula): Rileva doppi tappi, tappi mancanti, irregolarità di riempimento/peso ed errori di stampa.
• Tripla verifica: Sistema di sicurezza in tre fasi che garantisce lo smistamento corretto e previene scambi.
• Facile utilizzo: Impostazioni ricetta semplificate e pulizia agevole per ridurre i tempi di inattività e facilitare l'operatività.
• Studio intelligente: L'apprendimento automatico memorizza le caratteristiche ottiche per prodotto per migliorare il rilevamento e limitare i falsi scarti.
• Sicurezza: Progettato con misure di sicurezza complete per proteggere gli operatori.

Ispezione e alimentazione
L'alimentatore a vite vibrante di precisione garantisce separazione e trasferimento costanti. Le guide multiple (tasca e rotazione) si adattano a un'ampia varietà di forme e dimensioni di compresse e capsule assicurando stabilità guidata e smistamento affidabile.

Configurazione telecamere e sensori
Più telecamere 2D e 3D per compresse (10 2D + 2 3D) e un insieme che include 14 2D e telecamere a infrarossi per l'ispezione interna delle capsule. La configurazione è progettata per eliminare le zone cieche e fornire ispezione sia della superficie sia del contenuto interno.

Prestazioni — Matrice delle velocità
Compressa — Rotonda (Diametro): 4,6–5,3 mm — 600.000 unità/ora
5,3–6,1 mm — 520.000 unità/ora
6,1–7,1 mm — 450.000 unità/ora
7,1–8,2 mm — 390.000 unità/ora
8,2–9,3 mm — 340.000 unità/ora
9,3–10,7 mm — 300.000 unità/ora
10,7–12,4 mm — 257.000 unità/ora
12,4–14 mm — 200.000 unità/ora
Ovale/Allungata (Lunghezza): 10 mm — 300.000 unità/ora
12 mm — 250.000 unità/ora
14 mm — 210.000 unità/ora
16 mm — 190.000 unità/ora
18 mm — 170.000 unità/ora
20 mm — 140.000 unità/ora
22 mm — 130.000 unità/ora
Capsula — Capsula dura (taglia): taglia 5 — 210.000 unità/ora; taglia 4 — 195.000 unità/ora; taglia 3 — 180.000 unità/ora; taglia 2 — 170.000 unità/ora; taglia 1 — 155.000 unità/ora; taglia 0 — 140.000 unità/ora; taglia 00 — 130.000 unità/ora

Difetti tipicamente rilevabili

• Compressa: crepe, schegge, rotture, difetti di rivestimento, incoerenze di colore, difetti di stampa, anomalie di forma.
• Capsula: doppio tappo, tappi mancanti, riempimento/peso errato, errori di stampa, difetti di forma, anomalie del contenuto interno (tramite infrarossi).

Applicazioni
Linee di ispezione farmaceutiche ad alta velocità per compresse e capsule che richiedono elevata produttività, copertura completa di rilevamento, tempi di cambio ridotti e classificazione avanzata dei difetti.

Specifiche tecniche

• Nome modello: Planet EVS-TC
• Marca: ENCLONY
• Telecamere di ispezione (compressa): 10 × 2D + 2 × 3D
• Telecamere di ispezione (capsula): 14 × 2D + telecamere a infrarossi per ispezione interna
• Alimentazione: Alimentatore a vite vibrante di precisione
• Guide: 25 guide a tasca e 20 tipi di guide di rotazione
• Sicurezza: Sistema di sicurezza a tripla verifica in tre fasi
• Apprendimento automatico: Memorizza le caratteristiche ottiche per prodotto
• Velocità massime tipiche: fino a 600.000 unità/ora (a seconda della dimensione e del tipo di compressa/capsula)
• Copertura di ispezione: Ispezione interna ed esterna per capsule; multi-angolo 2D/3D per compresse
