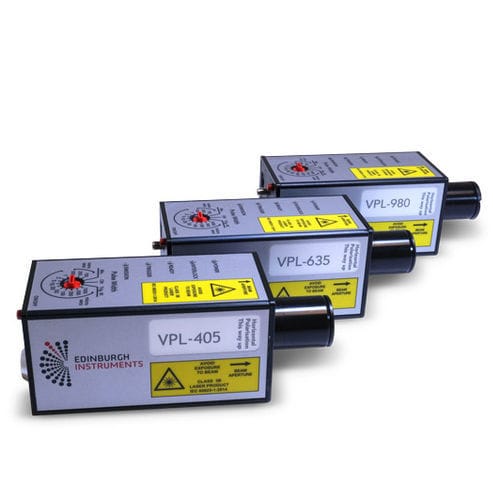

Fonte di luce laser VPL series

di eccitazioneper spettrometria Vis-NIRcompatta

Ottimizzato per MCS 14 larghezze d'impulso preimpostate da 50 ns a 1 ms Capacità di trigger esterno Regola la larghezza dell'impulso e la frequenza di ripetizione con l'impulso di trigger in ingresso Funzionamento in modalità CW Uscita spettralmente purificata Design compatto plug-and-play I laser a diodi della serie VPL forniscono impulsi di larghezza variabile nell'intervallo tra ns e ms, oltre al funzionamento in modalità CW con potenze fino a 60 mW. Sono ottimizzati per misurare il tempo di vita della fotoluminescenza utilizzando il metodo di rilevamento Multi-Channel Scaling (MCS). La larghezza degli impulsi di eccitazione è facilmente controllabile dal VPL, consentendo una rapida ottimizzazione delle condizioni di misura. I laser VPL sono compatti, non richiedono manutenzione e sono di facile utilizzo. Sebbene siano stati progettati per essere abbinati agli spettrometri Edinburgh Instruments, possono essere incorporati in qualsiasi esperimento grazie alla loro capacità di attivazione esterna. Specifiche tecniche Modalità CW - Sì Alimentazione di bias - 15 Vdc +/- 5%, 15W (jack DC da 2,1 mm) Uscita di trigger - SMA, standard NIM Ingresso di interblocco - Hirose HR10A-7P-4P(73), (collegare il pin 1 e il pin 2 a terra - interblocco sano) Ingresso di attivazione - Hirose HR10A-7P-4P(73), (pin di segnale 4 e pin di massa 3) Segnale di ingresso di attivazione - TTL > impulso di 50 ns. Attivazione sul fronte di salita. 0.0 V < Livello basso < 0,5 V, 2,5 V < Livello alto < 5 V Interruttore a chiave - Sì Qualità del fascio - 10% - 90% metodo a lama di coltello Diametro del fascio < 9,5 mm all'apertura di uscita VPL Diametro del fascio < 25 mm dopo una propagazione di 250 mm Condizionamento spettrale - Filtro incorporato per ridurre al minimo l'emissione fuori banda (non è necessario il filtraggio spettrale) Dimensioni fisiche - Complessivamente: 168 mm di lunghezza x 64 mm x 64 mm Tubo collimatore: φ 30 mm x 38 mm Fori filettati per il montaggio su perno - 2 x M6 Peso (g) - 750 g
