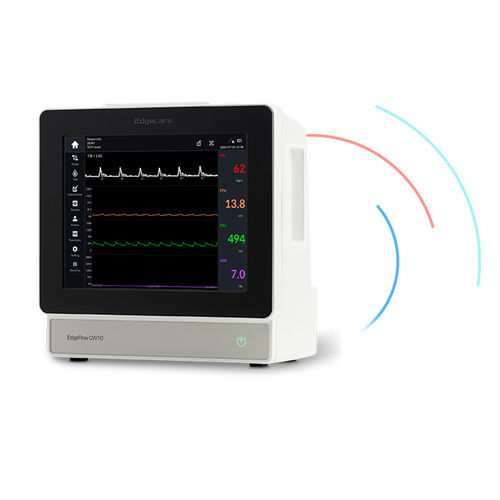

Monitor per gittata cardiaca non invasivo EdgeFlow CW10

Panoramica
L'EdgeFlow CW10 è un sistema di monitoraggio emodinamico continuo non invasivo che utilizza l'ecografia Doppler carotidea per valutare la responsività ai liquidi in tempo reale. Fornisce misurazioni continue di VTI e FTc per supportare la gestione dei fluidi, migliorare la sicurezza del paziente e ottimizzare le decisioni terapeutiche in terapia intensiva e in ambito perioperatorio. Evidenze cliniche ne supportano l'uso nei pazienti critici.[1][2][3][4][5]

Doppler dell'arteria carotide
Il Doppler a onda pulsata carotideo integrato in EdgeFlow CW10 utilizza la Velocity Time Integral (VTI) e il Corrected Flow Time (FTc) per stimare le variazioni del volume sistolico e della gittata cardiaca. Questo approccio non invasivo offre un'alternativa rapida al monitoraggio invasivo per la valutazione della responsività ai fluidi al letto del paziente.

Misure cliniche per la valutazione della responsività ai fluidi

• Stroke Volume Variation (SVV): Variazione del volume sistolico durante la respirazione. Rilevanza clinica: predice la responsività ai fluidi. Limitazioni: richiede ventilazione controllata, può necessitare monitoraggio arterioso invasivo, influenzata da aritmie. Vantaggi: ampiamente utilizzata e validata.
• Pulse Pressure Variation (PPV): Variazione della pressione pulsatoria durante la respirazione. Rilevanza clinica: predice la responsività ai fluidi. Limitazioni e vantaggi: considerazioni analoghe a SVV.
• Velocity Time Integral (VTI): Misura la velocità del flusso sanguigno nel tempo, riflettendo il volume sistolico. Rilevanza clinica: predice la responsività ai fluidi e stima la gittata cardiaca. Limitazioni: dipendente dall'operatore, limitato dall'anatomia del paziente. Vantaggi: non invasivo, continuo, applicabile a un più ampio spettro di pazienti e semplice da utilizzare.
• Corrected Flow Time (FTc): Misura la durata del flusso sistolico corretta per la frequenza cardiaca. Rilevanza clinica: valuta la responsività ai fluidi e la funzione cardiaca. Limitazioni e vantaggi: simili a VTI.

Sonde Doppler a patch
Il CW10 utilizza una sonda Doppler di tipo patch che si adesiva alla pelle per un monitoraggio continuo e a mani libere. Questo design riduce la necessità di tenere la sonda manualmente o di ricorrere ad approcci invasivi (es. TEE), consentendo un monitoraggio continuo e confortevole in vari scenari clinici.

Superare le sfide del Doppler
Il sistema integra la tecnologia AngleFree™ per ridurre o eliminare la necessità di regolare manualmente l'angolo, migliorando l'affidabilità delle misurazioni e semplificando l'uso per operatori di diversi livelli di esperienza. TraqVue™ fornisce imaging in modalità B per guida in tempo reale e conferma del posizionamento della sonda.

Display, usabilità e dati

• Display touch IPS a colori da 12,1 pollici con risoluzione 1024×768 per una visualizzazione chiara delle misurazioni.
• Interfaccia utente intuitiva ottimizzata per un flusso di lavoro clinico efficiente.
• Design snello e leggero adatto a reparti ICU e sale operatorie.
• Grado di protezione della sonda IPX4 e opzioni di montaggio flessibili per l'uso in presenza di liquidi o contaminanti.
• Archiviazione delle misurazioni sul dispositivo con esportazione in CSV per supportare ricerca clinica e analisi dei dati.

Benefici clinici

• Monitoraggio continuo e non invasivo della responsività ai fluidi al letto del paziente.
• Metriche VTI e FTc in tempo reale per supportare decisioni rapide.
• La sonda patch a mani libere migliora il comfort del paziente e riduce il carico di lavoro del personale.
• AngleFree™ e TraqVue™ aumentano la robustezza delle misurazioni e la facilità d'uso.

Caratteristiche tecniche

• Modello: EdgeFlow CW10
• Tecnologia: Doppler carotideo (pulsed wave Doppler)
• Misurazioni principali: Velocity Time Integral (VTI), Corrected Flow Time (FTc), supporto per contesto SVV/PPV
• Tipo di sonda: sonda Doppler continua di tipo patch (mani libere)
• Grado della sonda: IPX4
• Schermo: display touch IPS a colori da 12,1 pollici
• Risoluzione display: 1024 x 768 pixel
• Funzionalità speciali: AngleFree™ compensazione automatica dell'angolo Doppler; TraqVue™ guida con imaging in modalità B
• Esportazione dati: misurazioni memorizzate sul dispositivo; esportabili in CSV
• Video: contenuti integrati o associati per formazione e dimostrazione
