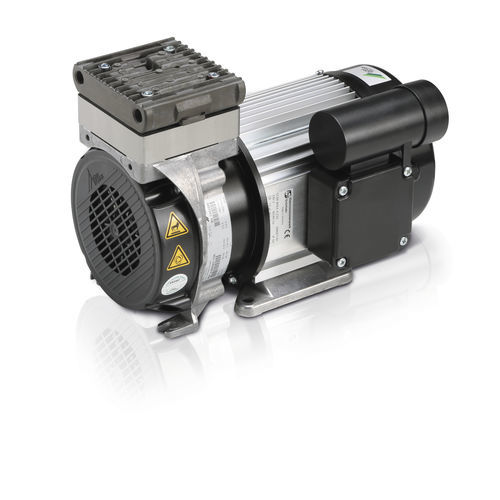

Pompa a vuoto medica KV 40

da laboratorioper odontoiatriaa pistone

Panoramica
Le pompe per vuoto a pistone senza olio di Dürr Technik offrono prestazioni di aspirazione costanti con requisiti di manutenzione ridotti. Progettate per laboratori, produzione, tecnologie medicali e applicazioni industriali, queste pompe compatte flangeate al motore coprono un intervallo di portata di circa 25–150 l/min e sono disponibili in versioni mono- e a due stadi (i modelli a due stadi raggiungono un vuoto finale fino a circa 30 mbar). Cuscinetti di precisione e montaggio diretto su flangia consentono l'installazione incassata e lunghi intervalli di funzionamento senza cambio dell'olio.

Vantaggi principali

• Bassi livelli di rumorosità
• Lunga durata
• Funzionamento senza manutenzione (nessun cambio olio richiesto)
• Design compatto flangeato per integrazione macchina
• Portata costante su lunghe ore di funzionamento

Esempi di applicazione

• Movimentazione (sollevatori a vuoto, comandi pneumatici)
• Tecnica di misura (prove di tenuta, misuratori di densità)
• Settore medicale (aspiratori di secrezioni, unità di disinfezione, criolipolisi, tecnologia ortopedica)
• Industria della gioielleria (forni, fusione della cera)
• Industria dentale (forni per ceramica)
• Trasporto ferroviario (WC a vuoto)
• Imballaggio (aspirazione di imballaggi in cartone)
• Tecnologia ambientale
• Laboratorio (analisi dei gas)

Serie e caratteristiche principali

• Serie KV8: Trasportabili; installabili in verticale o orizzontale; praticamente senza manutenzione; flange diretta sul motore; basso rumore e lunga durata; portata costante per applicazioni integrate.
• Serie KV15: Versioni a due stadi per maggiore vuoto e affidabilità operativa (adatte al funzionamento continuo 24 ore); cuscinetti sovradimensionati per lunga durata; portata stabile dopo molte ore di funzionamento.
• Serie KV40: Progettata per funzionamento continuo con portata quasi costante anche dopo migliaia di ore; vuoto finale elevato per varianti a due stadi (≈30 mbar); ciclo di servizio 100% e cuscinetti rinforzati per lunga durata.

Tabella dati tecnici (Serie | Tipo | Portata a 1 bar (l/min) | Frequenza (Hz) | Tensione (V) | Corrente (A) | P1 (kW) | IP | Rumore dB(A) | Peso (kg) | Dimensioni L x B x H (mm))
Serie | Tipo | Portata (l/min) | Frequenza (Hz) | Tensione (V) | Corrente (A) | P1 (kW) | IP | Rumore dB(A) | Peso (kg) | Dimensioni (L x B x H mm)
KV15 | B-038E | 60 | | 400 | 0.6 | 0.14 | IP54 | 56 | 6.5 | 249x156x180
KV15 | A-038E | 60 | | 230 | 1 | 0.22 | IP54 | 56 | 6.4 | 249x156x180
KV15 | D-040E | | | 12 | 8.7 | 0.104 | IP20 | 59 | 6.0 | 242x121x175
KV15 | B-061E | 50 | | 400 | 0.9 | 0.5 | IP54 | 61 | 6.1 | 225x165x180
KV15 | A-062E1 | 60 | | 230 | 1.2 | 0.26 | IP20 | 51 | 9.3 | 291x139x205
KV15 | B-038E | 50 | | 230 | 1.4 | 0.18 | IP54 | 54 | 6.5 | 249x156x180
KV15 | A-062E1 | 60 | | 115 | 3.8 | 0.25 | IP20 | 49 | 9.3 | 298x143x202
KV15 | B-038E | 50 | | 400 | 1 | 0.14 | IP54 | 54 | 6.5 | 249x156x180
KV15 | D-040E | | | 24 | 5 | 0.12 | IP20 | 59 | 6.0 | 242x121x175
KV15 | A-062E2 | 50 | | 230 | 1.3 | 0.25 | IP20 | 53 | 9.3 | 288x142x174
KV15 | B-038E | 60 | | 230 | 0.8 | 0.18 | IP54 | 56 | 6.5 | 249x156x180
KV15 | A-062E2 | 60 | | 230 | 1.2 | 0.28 | IP20 | 55 | 9.3 | 288x142x174
KV40 | A-065E | 50 | | 230 | 1.7 | 0.39 | IP54 | 60 | 14.0 | 305x188x218
KV40 | BG-132E | 50 | | 400 | 0.9 | 0.38 | IP54 | 63 | 16.5 | 322x276x168
KV40 | AG-132E | 50 | | 230 | 2.5 | 0.53 | IP54 | 63 | 16.5 | 322x276x180
KV40 | AG-065-2E | 60 | | 230 | 2.6 | 0.59 | IP54 | 65 | 16.5 | 322x276x180
KV40 | AG-132E | 60 | | 400 | 2.6 | 0.59 | IP54 | 63 | 16.5 | 322x276x180
KV40 | BG-132E | 60 | | 230 | 0.8 | 0.41 | IP54 | 65 | 16.5 | 322x276x168
KV8 | A-025E | 60 | | 115 | 1.2 | 0.12 | IP54 | 57 | 4.8 | 237x173x159
KV8 | A-025E | 50 | | 115 | 1.2 | 0.12 | IP54 | 55 | 4.8 | 237x173x159
KV8 | D-030E | | | 12 | 6.7 | 0.08 | IP00 | 53 | 4.4 | 209x108x156
KV8 | D-030E | | | 24 | 3 | 0.075 | IP00 | 59 | 4.4 | 209x108x156

Specifiche tecniche

• Marca: Dürr Technik
• Tecnologia: pompe per vuoto a pistone senza olio
• Intervallo portata: ca. 25–150 l/min (variabile per modello)
• Vuoto finale: fino a ≈30 mbar per modelli a due stadi (KV15, KV40)
• Montaggio su flangia direttamente al motore per installazione compatta
• Cuscinetti di precisione / sovradimensionati per lunga durata e basso rumore
• KV40: ciclo di servizio 100%, design cuscinetti rinforzato
• Classi di protezione e dati elettrici variabili a seconda del modello (es. IP00 / IP20 / IP54; 115 / 230 / 400 V)
• Peso e dimensioni variabili a seconda del modello (ca. 4.4–16.5 kg)
