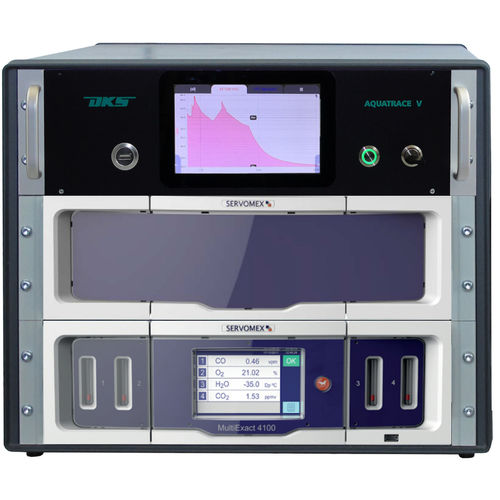

Il sistema di analisi dei gas descritto di seguito è progettato per essere installato in un'area sicura e in condizioni di aria condizionata all'interno dell'edificio. Fornisce una misura continua e simultanea della concentrazione dei seguenti composti, forniti da un'unica fonte:
Tracce di anidride carbonica (CO2) 0-500ppmv
Tracce di monossido di carbonio (CO) 0-50ppmv
Purezza dell'ossigeno (O2) 95-100Vol%
Tracce di umidità (H2O) 0-2000ppmv - AQUATRACE® rack da 19 pollici
Gas di fondo: ossigeno
Questo sistema contiene tutte le apparecchiature necessarie per il campionamento, il condizionamento e l'analisi dei gas sopra elencati.
Per determinare la concentrazione di ogni singolo composto vengono utilizzati i seguenti metodi di misurazione:
CO ppm V Analizzatore di gas a infrarossi GfX
CO2 ppm v Analizzatore di gas a infrarossi GfX
Analizzatore di gas paramagnetico O2 Vol% Pm (con compensazione della pressione atmosferica)
H2O ppm V Analizzatore di umidità in traccia P2O5 0-2000 ppm V
Il sistema è progettato per misurare la qualità dell'ossigeno in un laboratorio, fornito da un'unica fonte. Dopo la riduzione della pressione, il gas campione viene trasportato al rack con gli analizzatori, dove viene filtrato e analizzato. Tutti i risultati di misura degli analizzatori installati sono disponibili come segnali analogici 4-20mA isolati e standardizzati e anche come comunicazione digitale Modbus®. Il flusso attraverso ogni singolo analizzatore è visualizzato da un misuratore di portata. Per garantire la massima integrità del sistema, vengono utilizzati tubi di precisione senza saldatura e raccordi a compressione, entrambi in acciaio inossidabile, per evitare errori di misura causati da effetti di diffusione o perdite. Lo spurgo continuo delle linee di campionamento verso l'analizzatore di umidità in tracce assicura una risposta rapida e la precisione della misura.
---
