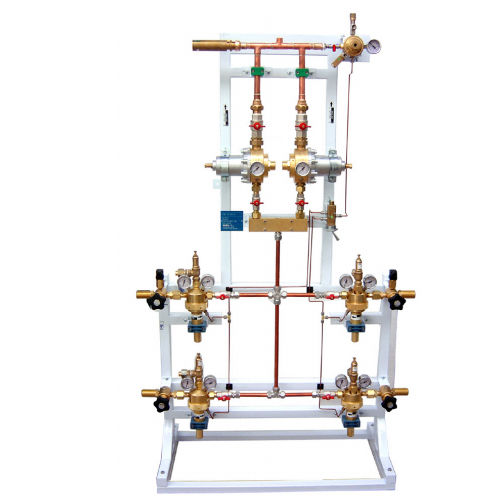

Unità di distribuzione di gas medicali ad alta portata C-2XC2210M-2250M

automaticacon cambio automatico

DESCRIZIONE GENERALE Cambio automatico di alimentazione per gas medicali ad alta portata. E' composto da quattro valvole per alta pressione con sede metallica e otturatore metallico, quattro riduttori di pressione serie 2210M, due riduttori di pressione serie 2250M e un sistema pneumatico per il passaggio tra la rampa di erogazione e la sorgente secondaria e viceversa. L'unità di alimentazione è stata dotata di un sistema di by-pass, con l'obiettivo di garantire l'alimentazione del gas anche nel caso in cui si rendessero necessari interventi di manutenzione, infatti ogni riduttore di pressione e la parte motrice possono essere isolati (grazie alle apposite valvole a sfera) permettendo il funzionamento parziale dell'unità di alimentazione e garantendo così la continuità di alimentazione. CARATTERISTICHE PRINCIPALI L'utilizzo di due riduttori di primo stadio montati in parallelo, che permette di garantire portate elevate (fino a 200 Nm3 / h) Riduttori di pressione di primo e secondo stadio secondo la norma ISO 10524-2 Valvole di intercettazione con otturatore e sede in metallo ad alta pressione, queste valvole hanno superato la prova di compressione adiabatica come richiesto dalla norma ISO 7396-1. Manometri per alta e bassa pressione secondo EN 837-1 Le pressioni di alta pressione precalibrate a 20 bar, hanno superato la prova di compressione adiabatica By-pass di sistema Le connessioni in entrata variavano a seconda del gas Cambio automatico di alimentazione per gas medicali ad alta portata. E' composto da quattro valvole per alta pressione con sede metallica e otturatore metallico, quattro riduttori di pressione serie 221OM, due riduttori di pressione serie 2250M e un sistema pneumatico per il passaggio tra la rampa di erogazione e la sorgente secondaria e viceversa. Due riduttori di pressione sono collegati all'uscita della stessa linea.
