Sistema di radiografia veterinaria digitale AHD-900

portatile

Panoramica del prodotto

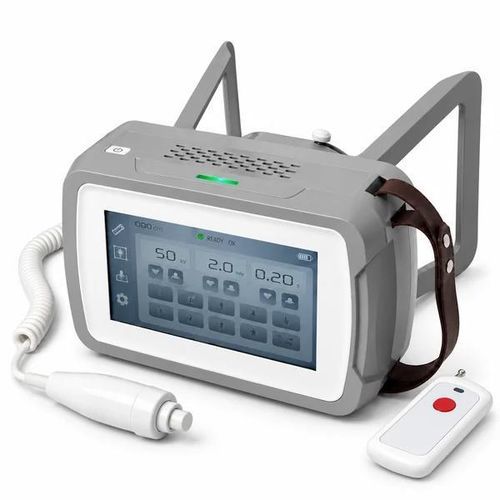

L'AHD-900 è un sistema DR veterinario portatile che combina un generatore a raggi X alimentato a batteria da 3,96 kg con un rivelatore flat‑panel separato e cablato. Con potenza fino a 900 W (40–90 kV, 1–10 mA), touchscreen da 7 pollici e collimatore integrato, è studiato per l'uso clinico portatile, visite a domicilio ed esami selezionati degli arti nei grandi animali.

Caratteristiche principali

• Generatore a batteria (3,96 kg) per radiografia veterinaria portatile.
• Potenza massima 900 W; tensione 40–90 kV (passo 1 kV); corrente 1–10 mA; tempo di esposizione 0,1–2 s.
• Touchscreen da 7 pollici (800 × 480) per regolazione parametri e richiamo preset.
• Luce di posizionamento integrata e collimatore regolabile per l'allineamento del campo.
• Rivelatore DR cablato classe 17 × 17 pollici: matrice 3072 × 3072, passo pixel 139 µm, conversione A/D 16 bit.

Vantaggi del design compatto

• Generatore portatile: 3,96 kg, dimensioni 221 × 153 × 261 mm per facile trasporto tra sedi d'esame.
• Controllo sull'unità: impostare 40–90 kV, 1–10 mA e esposizioni 0,1–2 s tramite il touchscreen da 7 pollici.
• Allineamento campo: luce di posizionamento integrata e collimatore regolabile nel corpo sorgente.
• Acquisizione digitale: rivelatore 17 × 17 pollici con passo 139 µm e conversione 16 bit per immagini ad ampia gamma dinamica.

Design e portabilità
Maniglie doppie e un involucro compatto consentono all'operatore di trasportare e posizionare il generatore vicino al paziente. L'unità funziona a batteria, quindi non è necessario il cavo di alimentazione durante l'esposizione; il caricabatterie accetta ingressi 100–240 VAC. È fornita una valigia per riporre generatore, rivelatore, componenti della workstation e cavi.

Applicazioni animali e impostazioni d'esame
Il sistema è destinato alla radiografia veterinaria per animali da compagnia e esami selezionati degli arti nei grandi animali. Esempi d'uso tipici:

• Cani e gatti — esami scheletrici, arti, torace e addome adattati alle dimensioni; cliniche per animali da compagnia ed emergenze.
• Conigli e roditori — esami scheletrici e selezionati del corpo per piccoli animali; cliniche per esotici.
• Uccelli e rettili — proiezioni adeguate alla specie per scheletro e corpo; cure aviarie/esotiche.
• Cavalli e grande bestiame — proiezioni selezionate di arti e estremità distali per visite in campo o in scuderia.
• Fauna selvatica (es. cervi) — esami degli arti selezionati in base a dimensioni e accesso; salvataggi e cure sul campo.

Impostazioni di esposizione e posizionamento (sul generatore)
Il touchscreen integrato 800 × 480 consente la regolazione dei parametri e la selezione dei preset. La tensione tubo è selezionabile da 40 a 90 kV (passo 1 kV), la corrente da 1 a 10 mA e il tempo d'esposizione da 0,1 a 2 s. Potenza massima 900 W (90 kV / 10 mA). Il pacchetto include un interruttore manuale di esposizione e un telecomando per attivare gli scatti.

Acquisizione immagini digitali e rivelatore flat panel
Il rivelatore cablato offre un'area d'immagine nominale di 430 × 430 mm (classe 17 × 17 pollici). Un sensore in silicio amorfo con scintillatore CsI acquisisce l'immagine in una matrice 3072 × 3072 (~9,4 Mpx) con passo pixel 139 µm e conversione A/D a 16 bit. Interfaccia GigE; consumo del rivelatore 16 W. L'intervallo esposizione‑visualizzazione tipico è circa 3–5 s, a seconda del rivelatore, del software di acquisizione e della workstation.

Applicazioni cliniche e casi d'uso
Adatto per radiografia di routine e d'emergenza degli animali da compagnia, imaging di arti e articolazioni equine, ortopedia della fauna e workflow mobili in clinica quando è necessario un generatore portatile e un rivelatore DR separato. Il sistema è destinato a radiografie statiche (non fluoroscopia).

Specifiche

• Model: AHD-900
• Brand: Dawei Veterinary Medical
• Generator weight: 3.96 kg
• Generator dimensions: 221 × 153 × 261 mm (W × H × D)
• Maximum output: 900 W (90 kV / 10 mA)
• Exposure selection: 40–90 kV (1 kV steps); 1–10 mA; 0.1–2 s
• Operating frequency / focal spot: 40 kHz; 0.8 × 0.8 mm focal spot
• Display: 7‑inch touchscreen, 800 × 480
• Battery / charger: 42 V DC maximum battery supply; charger input 100–240 VAC, 50/60 Hz, 1.5 A
• Generator operating conditions: 10–40 °C; 30–75% RH; 700–1060 hPa
• Flat panel detector: Amorphous silicon sensor; CsI scintillator
• Detector matrix / pitch: 3072 × 3072; 139 µm pixel pitch
• Detector conversion / resolution: 16‑bit A/D; 3.6 lp/mm spatial resolution
• Nominal detector area: 430 × 430 mm (17 × 17‑inch class)
• Detector interface / consumption: Wired GigE; 16 W
• Detector dimensions / weight: 474.1 × 474.1 × 22.5 mm; 3.33 ±0.1 kg (excluding handle and cable)
• Detector adapter: Input 100–240 VAC; output 24 VDC, 60 W
• Detector operating / storage: 5–35 °C operating / −20–55 °C storage; 10–75% RH
• Exposure‑to‑display: approx. 3–5 s (dependent on detector, software and workstation)
• Supplied: generator, exposure hand switch, remote control, power adapter, flat panel detector, carrying case, operating documents (workstation, software license and optional accessories by quotation)
