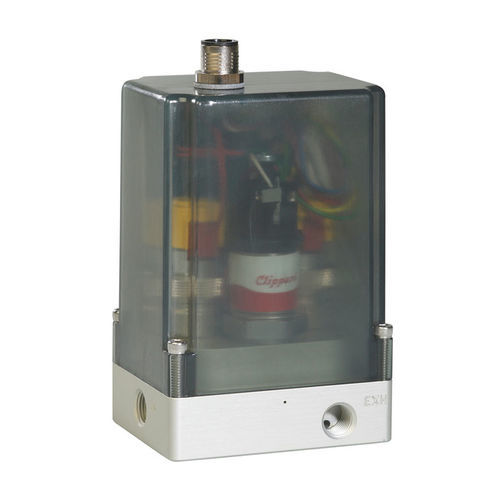

Unità di controllo di pressione CHP

medicadi processoelettronica

Il Cordis utilizza un microcontrollore, un sensore di pressione integrato e due valvole elettroniche Clippard. La valvola di ingresso è collegata alla pressione di alimentazione moderatamente regolata, mentre la valvola di scarico è collegata a una porta che scarica la pressione in eccesso nell'atmosfera. Una volta aumentato il comando, la valvola di ingresso si apre per consentire alla pressione di alimentazione di passare sopra l'elemento del sensore che fornisce un feedback attivo al microcontrollore per soddisfare il set point nel processo. Se in qualsiasi momento il sensore rileva un valore superiore al set point, la valvola di scarico si apre in modo modulato per sfiatare la pressione in eccesso e mantenere una pressione di controllo stabile e accurata nel processo. Controllo lineare e uniforme Feedback del sensore interno o esterno integrato Applicazioni statiche Campi di pressione e opzioni di montaggio personalizzabili **NOTA** - Consultare Clippard per intervalli calibrati personalizzati file 2D - File 2D Accessori - Cavo di attuazione a 8 pin, 6': CPCH-C1, Cavo seriale 3,3 VDC, 3': CPCH-C2, staffa di montaggio: CPCH-B2 Precisione - ±0,5% del fondo scala Assorbimento di corrente - <250 mA max. Scheda tecnica - Scheda tecnica Filtrazione - 40 micron (consigliato) Funzione - Normalmente chiuso Linearità - ≤0,2% Isteresi max. Isteresi - ≤0,25% Ingresso massimo - 550 psig (38 bar) Ingresso - 550 psig (38 bar) ≤500 psig (34,5 bar), 1100 psig (76 bar) ≥501 psig Fluido - Gas puliti, secchi e non corrosivi Posizione di montaggio - Qualsiasi Istruzioni operative - Istruzioni operative Pressione di esercizio - Da vuoto a 1.000 psig (69 bar) Intervallo di temperatura di esercizio - da 32 a 180°F (da 0 a 82°C) Brochure della linea di prodotti - Controlli elettronici Cordis Grado di protezione - IP65 Risoluzione - ≤50 mV Tempo di risposta - <20 ms tipico (dipende dall'applicazione) Tipo - Unità con alloggiamento Peso (libbre) - 1,0800
