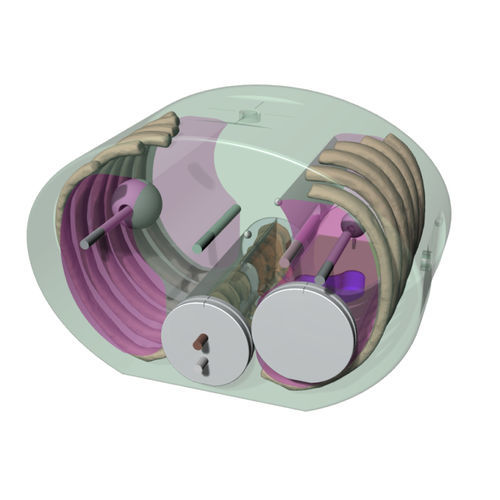

Phantom di calibrazione per radioterapia E2E®

di polmonedi toracedi rachide

L'elevata dose per frazione associata alla SBRT richiede un elevato grado di precisione nella localizzazione del bersaglio e nell'erogazione della dose. Piccoli errori possono causare un significativo sottotrattamento di porzioni del volume tumorale e un sovradosaggio dei tessuti normali vicini. Il Fantasma E2E® SBRT con colonna vertebrale rimovibile fornisce un mezzo per controllare l'intera catena di trattamento durante la messa in funzione e l'AQ di routine. Il nostro modello 036S-CVXX-xx* è un corpo toracico antropomorfo contenente colonna vertebrale, costole e polmoni articolati. Tutti i materiali sono adatti all'uso con energie kV e MV. La sezione del torace contiene due volumi di tumore polmonare con cavità della camera di ionizzazione al centro di ciascun bersaglio*. Il phantom comprende anche un inserto polmonare con un bersaglio polmonare di forma irregolare. La vicinanza del bersaglio polmonare al corpo vertebrale consente ai medici di misurare la distribuzione della dose ad alta risoluzione al bersaglio e la dose al midollo spinale in un'unica somministrazione. La superficie del corpo del torace è lavorata con target a cerchi concentrici e segni di allineamento per il controllo quotidiano del sistema. Il modello 036S offre più opzioni per la verifica della dose nella colonna vertebrale come organo a rischio, compresa una colonna vertebrale divisa rimovibile. La colonna vertebrale rimovibile facilita l'uso di pellicole radiocromatiche con orientamento sagittale nella metà inferiore dell'asta della colonna vertebrale. Le cavità delle camere ioniche sono situate nel midollo spinale e nelle vertebre nella metà superiore dell'asta spinale rimovibile. I segni di allineamento a 0, 90, 180 e 270 gradi consentono un riposizionamento coerente. Sia per l'inserto polmonare che per l'inserto spinale sono disponibili pellicole tagliate di precisione con fori di registrazione integrati.
