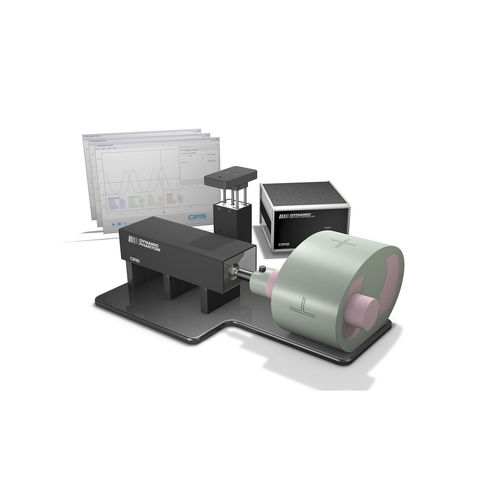

Phantom di calibrazione per scanner a raggi X 008A

di torace

Il fantasma di movimento dinamico del torace CIRS è uno strumento di precisione per studiare e minimizzare l'impatto del movimento del tumore all'interno del polmone. Fornisce un movimento tridimensionale noto, accurato e ripetibile del bersaglio all'interno di un phantom equivalente al tessuto. È stato progettato per un'analisi completa dell'acquisizione delle immagini, della pianificazione e dell'erogazione della dose nella radioterapia guidata dalle immagini. Il corpo fantasma rappresenta un torace umano medio per forma, proporzione e composizione. Un'asta equivalente al polmone contenente un bersaglio sferico e o vari rivelatori è inserita nel lobo equivalente al polmone del phantom. Il corpo è collegato a un attuatore di movimento che induce il movimento tridimensionale del bersaglio attraverso la traslazione lineare e la rotazione dell'asta equivalente al polmone. Il movimento dell'asta stessa è radiograficamente invisibile grazie alla sua densità corrispondente al materiale circostante. Il target e il suo movimento, data la differenza di densità, possono essere risolti. Il movimento del target e del surrogato sono controllati in modo indipendente con il software CIRS Motion Control. L'interfaccia grafica fornisce una varietà illimitata di movimenti, semplificando al contempo il funzionamento del Dynamic Thorax Motion Phantom a un livello intuitivo. Caratteristiche: Movimento complesso del tumore 3D all'interno del polmone Precisione e riproducibilità sub-millimetrica Il software di movimento consente cicli, ampiezze e forme d'onda diverse Equivalente tissutale da 50 keV a 125 MeV Compatibile con TLD, MOSFET, nanoDot TM, Dose Gel, microcamera, target e pellicole PET/CT La piattaforma di respirazione surrogata può ospitare numerosi dispositivi di gating
