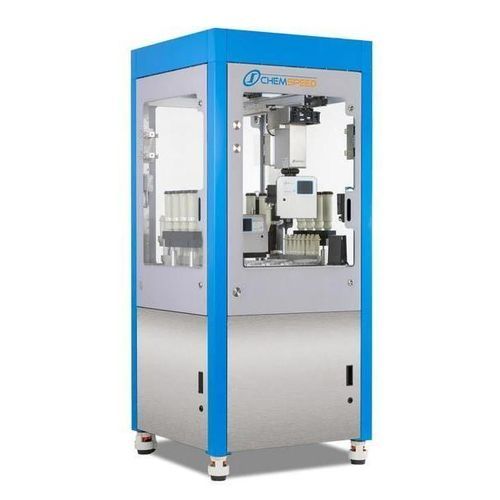

Sistema automatizzato di preparazione campioni FLEX SWILE DSC

da ricercaper preparazione di proviniper l'industria farmaceutica

Panoramica
La calorimetria differenziale a scansione (DSC) è una tecnica di analisi termica impiegata per misurare le variazioni di entalpia dovute a cambiamenti nelle proprietà fisiche e chimiche di un materiale in funzione della temperatura o del tempo. Viene applicata nei settori chimico e farmaceutico per caratterizzare la transizione vetrosa, la fusione, il grado di cristallizzazione, le transizioni di fase, la denaturazione delle proteine e i punti di decomposizione, e per studiare reazioni chimiche, effetti di additivi/cariche e impatti di processo. Le misurazioni DSC sono comunemente usate nel controllo qualità perché la DSC è rapida, sensibile e di semplice utilizzo.

La tecnologia SWILE permette un vero e proprio dosaggio gravimetrico "pick & decision dispense" uno-a-uno e automatizzato di composti solidi nei crogioli DSC. Il sistema è basato sull'unità di dosaggio gravimetrico overhead proprietaria di Chemspeed insieme a una seconda bilancia analitica on-deck per fornire dosaggi gravimetrici di precisione. Uno strumento modificato di Liquid Handling a testa a 4 aghi viene impiegato per posizionare i tappi sui crogioli dopo il dosaggio e per trasferire i crogioli chiusi nei rack dell'autosampler DSC. Punte di vetro monouso (SWINs) evitano la contaminazione incrociata; i diametri/size delle SWIN possono essere regolati per adattarsi agli importi target. Un rack inclinabile/agitante è usato per allentare e inclinare le polveri prima della presa.

Workflow

• Lettura barcode opzionale della fiala sorgente.
• Trasporto della fiala sorgente al rack inclinabile/agitante per allentare il composto.
• Pick e decision-dispense del solido (pick & decision dispense gravimetrico usando lo strumento gravimetrico overhead + bilancia on-deck).
• Trasporto del crogiolo (es. formato MTP) al supporto.
• Posizionamento del tappo sul crogiolo e inserimento per chiusura.
• Trasporto del crogiolo chiuso nel rack dell'autosampler DSC (supporto per vari tipi di rack).
• Ripetizione dell'operazione per più campioni/throughput.

Vantaggi

• Accuratezza e precisione aumentate grazie al dosaggio decisionale.
• Gamma di dosaggio da centinaia di μg fino a ~5 mg con circa ±10 μg di risoluzione (opzionalmente supportata dalla bilancia on-deck per risoluzione di 10 μg).
• Nessuna contaminazione incrociata grazie alle punte di vetro monouso.
• Assenza di volume morto.
• Operazione non presidiata per preparazione campioni automatizzata.
• Materiali a contatto con i fluidi completamente inerti (vetro) per la gestione dei solidi.
• Interfaccia proprietaria di scambio utensili robotici che consente combinazioni di tool.
• Cappa ventilata per la sicurezza e carrello dedicato.
• Ingombro ottimizzato e compatto (~90 x 90 cm) rispetto alla capacità.
• SWILE Robotic Tool combinabile con altri strumenti per supportare più workflow.
• Bilancia on-deck, rack inclinabile/agitante, lettore barcode e multigripper integrabili.
• Dosaggio automatizzato nei crogioli DSC e posizionamento automatico dei tappi/chiusura dei crogioli.
• Riformattazione dei crogioli chiusi in rack per autosampler DSC.
• Software AUTOSUITE per progettazione esperimenti drag & drop e interfaccia di analisi; interfacce per integrazione LIMS/ELN.

Dettagli tecnici e operativi aggiuntivi
La struttura tecnologica è costituita da uno strumento di dosaggio gravimetrico overhead più una seconda bilancia analitica on-deck; le punte di vetro monouso SWIN sono immagazzinate e fornite dal dispenser SWIN automatizzato e sono disponibili in diversi diametri per adeguare le quantità target. Lo strumento modificato 4-Needle Head Liquid Handling esegue il posizionamento dei tappi e il trasporto nei rack dell'autosampler DSC. I rack inclinabili/agitanti vengono utilizzati per allentare le polveri prima della presa per migliorare l'affidabilità e la precisione della presa.

Caratteristiche / specifiche tecniche

• Nome commerciale / workflow: FLEX SWILE DSC.
• Principio di dosaggio: pick & decision-dispense gravimetrico (distributore gravimetrico overhead + bilancia analitica on-deck).
• Gamma di dosaggio: centinaia di μg fino a ~5 mg (risoluzione appross. ±10 μg con bilancia on-deck opzionale).
• Consumabili: punte di vetro monouso (SWINs) in più diametri; progettate per evitare la contaminazione incrociata.
• Strumenti: strumento modificato 4-Needle Head Liquid Handling per posizionamento tappi, SWILE Robotic Tool, rack inclinabile/agitante, multigripper, lettore barcode, bilancia on-deck.
• Automazione: preparazione end-to-end non presidiata inclusi dosaggio, tappatura e trasferimento al rack autosampler DSC.
• Ingombro: ottimizzato ≈ 90 x 90 cm (3 x 3 ft) ingombro tipico di installazione.
• Materiali: contatto completamente inerte in vetro ove richiesto.
• Sicurezza: opzione cappa ventilata e carrello.
• Software: AUTOSUITE per progettazione esperimenti e analisi; supporta integrazione LIMS/ELN.
• Output: crogioli chiusi pronti all'uso formattati in rack per autosampler DSC (supporta vari tipi di rack).
