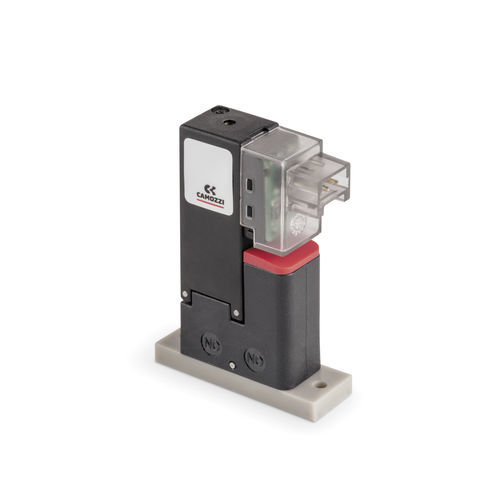

Valvola a solenoidi Serie KDV

per il settore medicogas-liquidoa separazione del fluido

2/2 vie - Normalmente Chiusa (NC) 2/2 vie - Normalmente Aperta (NO) 3/2 vie - Universale (UNI) La serie KDV sono elettrovalvole progettate per controllare fluidi critici come liquidi o gas aggressivi, ultrapuri o termosensibili. Queste valvole impediscono al fluido controllato di interagire direttamente con la parte meccanica interna della valvola. Gli orifizi, infatti, vengono aperti o chiusi da una membrana di separazione sul quale agisce un meccanismo azionato da un attuatore a solenoide. Per la scelta del modello più idoneo all'applicazione, verificare la compatibilità chimica del fluido con i materiali del corpo e delle tenute disponibili. SPECIFICHE TECNICHE - Funzione - 2/2 NC - 2/2 NO - 3/2 NC - 3/2 NO - 3/2 UNI Funzionamento - diretto con membrana di separazione del fluido Connessioni pneumatiche - flangiata per sottobase o manifold Diametro orifizio - 0.8 … 1.3 mm Coefficiente di flusso kv (l/min) - 0.2 ... 0.4 Pressione di lavoro - -0.95 ... 2.0 bar Temperatura di lavoro - 0 ÷ 50 °C (FKM/EPDM) / 10 ÷ 50 °C (FFKM) Fluido - liquidi e gas inerti o corrosivi compatibili con i materiali a contatto Tempi di risposta - ON ≤20 ms - OFF ≤20 ms Installazione - in qualsiasi posizione MATERIALI IN CONTATTO CON IL FLUIDO - Corpo - PEEK Tenute - FKM - EPDM - FFKM SPECIFICHE ELETTRICHE - Tensione - 6 ... 24 V DC - altre tensioni su richiesta Tolleranza tensione - ±5% Potenza assorbita - 4/1 W Ciclo di lavoro - ED 100% Connessione elettrica - connettore mod. 121-8... - cavetti 300 mm Grado di protezione - IP40 con connettore
