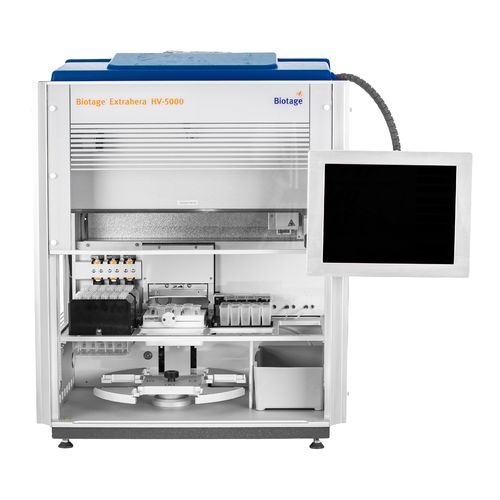

Sistema automatizzato di preparazione campioni Extrahera™ HV-5000

per laboratorio clinicoper medicina legaleper preparazione di provini

Panoramica

Postazione automatizzata per la preparazione di campioni progettata per estrazione su fase solida (SPE) e estrazione liquida supportata (SLE) ad alto volume. Integra pipettaggio SMART, testina pipettante a quattro canali, unità a pressione positiva e controllo touch screen per flussi di lavoro compatibili GLP.

Vantaggi principali

• Carosello inferiore a quattro posizioni per raccolta flessibile degli eluiti e gestione dei rifiuti, semplificando lo sviluppo dei metodi.
• Separazione dei rifiuti in tre vie (organico, acquoso, clorurato) per ottimizzare lo smaltimento.
• Unità a pressione positiva che assicura flusso riproducibile ed eluzione controllata per metodi robusti e ripetibili.
• Ventola di scarico integrata per installazione su banco, cappa o laboratorio mobile.
• Testina pipettante a 4 canali che consente trasferimenti paralleli di campioni e solventi da 250–5000 µL per canale per accelerare il throughput.
• Interfaccia touch screen con audit trail e gestione utenti per conformità GLP.
• Piano superiore con sei posizioni configurabili per flussi di lavoro ad alto volume e accessori.
• Cinque serbatoi di solvente autoricaricabili da 40 mL che riducono le operazioni manuali e garantiscono funzionamento continuo.

Progettato per la preparazione di campioni ad alto volume

Progettato per laboratori che gestiscono grandi volumi di campioni, supporta cartucce SPE e SLE da 3–15 mL. La testina a 4 canali aspira e eroga 250–5000 µL per canale, consentendo l'elaborazione parallela fino a 48 campioni con precisione e ripetibilità controllate.

Pipettaggio SMART e automazione dei flussi

SMART loading regola la discesa della pipetta per adattarsi alla velocità di aspirazione, evitando aspirazione d'aria e traboccamenti per trasferimenti puliti e accurati. Il pipettaggio parallelo e la gestione automatizzata dei solventi riducono le operazioni manuali e aumentano il rendimento.

Applicazioni

• Tossicologia forense e controllo antidoping (workflow convalidati)
• Test di sicurezza alimentare
• Analisi ambientali, incluse le procedure PFAS
• Preparazione di campioni clinici e bioanalitici
• Laboratori ad alto throughput che richiedono processi conformi a GLP

Caratteristiche / specifiche tecniche

• Capacità solvente: 5 serbatoi auto + 5 manuali
• Dimensioni: 860 × 570 × 790 mm (33.8” x 22.4” x 31.1”) con touchscreen
• Peso: 80 kg (176 lbs.)
• Interfacce: touchscreen, USB 2.0, Ethernet
• Capacità pompa pipetta: 250–5000 μL
• Specifiche pipettaggio: A 250 μL: ±2,0% accuratezza e 3,0% CV; A 500 μL: ±1,5% accuratezza e 2,0% CV; A 1000 μL: ±1,0% accuratezza e 1,5% CV; A 5000 μL: ±0,5% accuratezza e 1,0% CV
• Unità di pressione: Elaborazione 0–5 Bar (incrementi di 0,1 Bar); Asciugatura piastre: 5 Bar a 600 mL/min
• Formato: Rack 48 posizioni per colonne 3 mL (senza linguetta); rack 24 posizioni per colonne 3 e 6 mL; rack 12 posizioni per 10 e 15 mL (senza linguetta)
• Posizioni piastre: Piano superiore 6 posizioni per campioni, piastre di estrazione, puntali e solventi; 4 posizioni sul carosello inferiore per più eluzioni e rifiuti
• Puntali monouso: Puntali campione monouso (Posizione 2): puntali 5000 μL trasparenti; Puntali solvente monouso (Posizioni 1 e 6): puntali 5000 μL trasparenti
• Temperatura operativa: 18 °C a 32 °C; Stoccaggio e trasporto: -25 °C a 60 °C
• Umidità: 10 a 90% UR
• Alimentazione: 100 a 240 V, 50/60 Hz
• Fusibili: T4A all'ingresso di alimentazione (2 richiesti)
• Potenza massima assorbita: 300 VA
• Alimentazione aria pressurizzata: >5 L/min, 6 ± 0.2 bar (0.6 ± 0.02 MPa; 87 ± 3 psi)
• Alimentazione gas inerte: Porta AIR >5 L/min, 6 ± 0.2 bar; Porta N2: 1 L/min durante il processamento e 70 L/min durante l'asciugatura piastre, 6 ± 0.2 bar
• Alimentazione vuoto: Intervallo pressione parziale < 500 mbar (50 kPa; 7 psi); portata bassa: ≥ 8.3 L/min
• Livello sonoro massimo: 65 dB(A)
• GLP: Software pronto per GLP con audit trail e gestione utenti
• Certificazioni: CE, CSA
