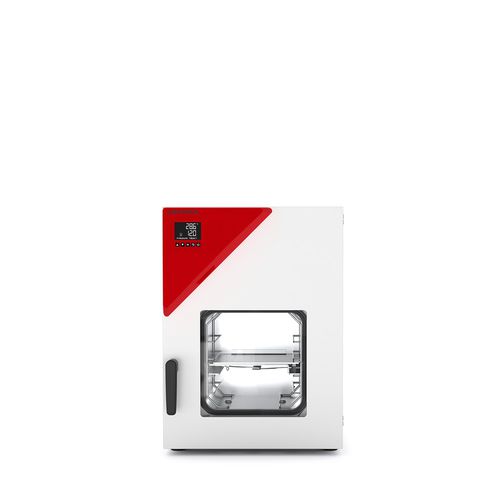

Forno per essiccazione VD 23

per uso generalesottovuotoin alluminio

Descrizione del prodotto
La camera di essiccazione a vuoto VD 23 di BINDER è progettata per l'essiccazione controllata di solventi non infiammabili in ambienti industriali e di laboratorio. Controllo preciso della temperatura e la tecnica brevettata dei ripiani espandibili ottimizzano il trasferimento di calore. I ripiani sono riposizionabili e l'interno è facile da pulire.

Vantaggi

• Essiccazione rapida e delicata sotto vuoto controllato
• Trasferimento termico ottimale grazie a grandi piastre conduttrici di calore
• Uso sicuro garantito da un collaudato concetto di sicurezza
• Opzione sistema modulare completo con pompa del vuoto e armadio pompe

Caratteristiche importanti

• Intervallo di temperatura: +9 °C rispetto alla temperatura ambiente fino a +220 °C
• Controller con display digitale per pressione e temperatura
• Monitoraggio dell'essiccazione programmabile con ventilazione automatica a fine processo
• Registratore dati interno; valori esportabili in formato aperto via USB
• 1 ripiano espandibile in alluminio, posizionabile
• Connessione gas inerte / opzione ventilazione universale
• Porta di accesso DN 16 per dispositivi di misura esterni
• Pannello in vetro di sicurezza ammortizzato con protezione antigraffio
• Ampia finestra di ispezione, illuminazione interna opzionale
• Interfaccia computer: Ethernet

Specifiche tecniche (dati principali)
Numero articolo: 9630-0001 / 9630-0005
Denominazione: VD023-230V / VD023UL-120V
Versione: Standard

Dati prestazionali — Temperatura
Intervallo di temperatura: +9 °C sopra la temperatura ambiente fino a 220 °C
Uniformità della temperatura a 100 °C: 1,0 ± K
Fluttuazione della temperatura a 100 °C: 0,1 ± K
Tempo di riscaldamento a 100 °C: 80 min

Dati vuoto
Tasso di perdita: 0,01 bar/h
Fluttuazione della pressione nel tempo a 50 mbar: 1 ± mbar
Fluttuazione della pressione nel tempo a 400 mbar: 70 ± mbar

Dati elettrici
Tensione nominale: 200...230 V (9630-0001) / 100...120 V (9630-0005)
Frequenza di rete: 50/60 Hz
Potenza nominale: 0,9 kW
Fusibile unità: 6,3 A (230 V) / 10,0 A (120 V)
Fase (tensione nominale): 1~

Connessioni
Connessione vuoto con piccolo flange: DN 16 mm
Porta di accesso misura con piccolo flange: DN 16 mm
Connessione aria compressa per incapsulamento di sovrapressione: 5 NW

Dimensioni e pesi
Volume interno: 24 L
Peso netto (vuoto): 64 kg
Carico per ripiano: 20 kg
Carico consentito (totale): 50 kg
Distanza dalla parete posteriore: 100 mm
Distanza laterale: 70 mm

Dimensioni involucro (netto)
Larghezza netta: 523 mm
Altezza netta: 698 mm
Profondità netta: 413 mm

Dimensioni interne
Larghezza interna: 285 mm
Altezza interna: 285 mm
Profondità interna: 295 mm
Porte: 1

Dati ambientali
Livello di pressione sonora: 40 dB(A)
Consumo energetico a 100 °C: 140 Wh/h

Allestimenti
Numero ripiani (std./max.): 1/4

Opzioni, accessori e servizi (esempi)

• Ripiani espandibili (alluminio o acciaio inox)
• Guarnizione porta FKM senza silicone
• Certificati di taratura e servizi di qualificazione (IQ/OQ)
• Sensore Pt100 flessibile per misurazione della temperatura del campione
• Blocco porta, porta universale DN 40, ventilazione aggiuntiva
• Illuminazione interna LED, uscita analogica 4-20 mA, controller touchscreen
• Armadi pompa e pompe per vuoto VP1/VP2, condensatore di emissione
• Software APT-COM, contratti di manutenzione e messa in servizio

Caratteristiche / specifiche tecniche

• Modello: VD 23
• Destinato all'essiccazione di solventi non infiammabili
• Intervallo di temperatura: ambiente +9 °C fino a +220 °C
• Volume interno: 24 L; Interno (L×A×P): 285 × 285 × 295 mm
• Peso netto: 64 kg
• Connessione vuoto / porta di accesso: DN 16
• Elettrico: 200...230 V (opzione 100...120 V), 50/60 Hz, 0,9 kW
• Numero ripiani (std./max.): 1/4; carico per ripiano 20 kg; carico consentito 50 kg
• Registratore dati con esportazione USB; interfaccia Ethernet
