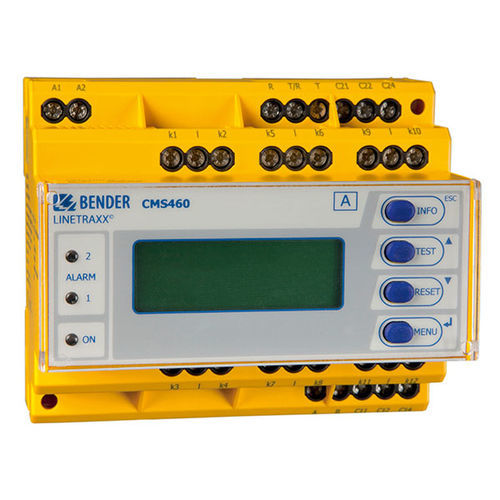

Controllore permanente di isolazione per blocchi operatori LINETRAXX® CMS460-D

per unità di terapia intensivaper locali medici di gruppo 2IEC 60364-7-710

Il sistema CMS460 è costituito da uno o più valutatori di corrente di carico CMS460-D, in grado di rilevare e valutare le correnti di carico in alimentatori collegati a terra e non collegati a terra tramite i trasformatori di corrente di misura associati. La tensione massima del sistema da monitorare dipende dalla tensione nominale di isolamento del trasformatore di corrente di misura utilizzato nel caso di sistemi a sbarra, oppure dai cavi o dai conduttori attraversati. I trasformatori di corrente di misura CTAC... (chiusi), WR... (rettangolari) e WS... (split-core) e WF... (flessibili) sono utilizzati per correnti alternate e pulsanti. Ai canali di misura del valutatore è possibile collegare qualsiasi combinazione delle varie serie di trasformatori di corrente di misura. Ogni CMS460-D utilizza 12 canali di misura. È possibile collegare fino a 90 valutatori di corrente di carico tramite un bus BMS (interfaccia RS-485 con protocollo BMS), monitorando così fino a 1080 canali di misura (sottocircuiti). Se questo prodotto deve essere utilizzato per la protezione antincendio o degli impianti, la risposta in frequenza può essere impostata di conseguenza. Le correnti misurate possono essere analizzate per le armoniche. Misure sensibili CA o CC pulsata opzionali per ciascun canale misura del valore efficace 12 canali di misura per singolo dispositivo per la corrente di carico Fino a 90 valutatori CMS460-D nel sistema (1080 canali di misura) Rapida scansione parallela per tutti i canali Campi di risposta 100 mA...125 A (42...2000 Hz) Funzione di preselezione
