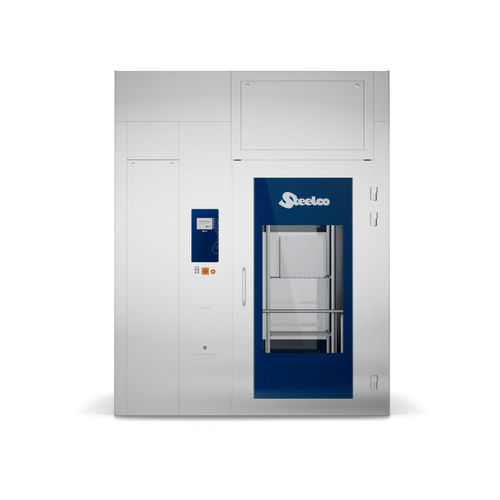

Stazione di decontaminazione da laboratorio

in acciaio inossidabiledi perossido d'idrogeno

Descrizione generale
Il Decontamination Lock è un'unità passante validata per la decontaminazione a bassa temperatura di apparecchiature sensibili al calore, come dispositivi elettronici, prima dell'introduzione in aree controllate. Disponibile con porta singola o doppia passante; versione con porta completamente in vetro o porta in acciaio inox con finestra. Le porte di accesso sono dotate di guarnizioni gonfiabili integrate per garantire l'ermeticità durante l'uso in barriere SPF e nei cicli di decontaminazione.

Principio di decontaminazione e sterilizzanti
L'unità distribuisce perossido di idrogeno (H2O2) tramite vaporizzazione/condensazione per assicurare una diffusione omogenea, anche negli interstizi nascosti, mediante microcondensazione sulle superfici del carico. Può essere dotata di generatore di vapore H2O2 integrato o collegata a generatori esterni compatibili. In alternativa è previsto il collegamento a generatori di biossido di cloro. I cicli a bassa temperatura consentono di raggiungere livelli SAL fino a 10^-6.

Controllo e automazione
Il controllo del processo è gestito da un PLC industriale con HMI touch screen a colori. Funzionalità: monitoraggio e registrazione cicli, porta USB, e-meter per i consumi, cella di carico per taniche H2O2 e predisposizione per connettività tablet/diagnostica remota.

D-PRO — generatore H2O2 integrato (opzione)
D-PRO è un sistema integrato di dosaggio e generazione di vapore H2O2 progettato per integrarsi all'automazione dell'unità. Il perossido liquido viene vaporizzato termicamente e miscelato con aria filtrata prima dell'introduzione in camera. È prevista una cella di carico per la tanica e una posizione di riempimento accessibile.

Aerazione e sicurezza
Dopo la biodecontaminazione, una fase di aerazione rapida inietta aria fresca filtrata per ridurre la concentrazione di H2O2 al di sotto del valore consentito. Filtrazione HEPA (H14 ≥ 99,995% MPPS). Due opzioni di aerazione ad alta velocità:

• Aerazione tramite sistema HVAC centralizzato (standard)
• Catalizzatore in linea per neutralizzare lo sterilizzante (opzionale)

Lo sterilizzante viene portato a livelli sicuri (<1 ppm) prima del rilascio delle guarnizioni e dell'apertura della porta di scarico.

Validazione dei cicli
Opzioni di validazione:

• Indicatori biologici (standard 24 h / super rapido 30')
• Incubatore per indicatori biologici (standard e super rapido)
• Nastro con indicatori chimici di processo Tipo 1
• Indicatori chimici di processo Tipo 1 e Tipo 4

Caratteristiche e progettazione

• Personalizzazione: versione completamente in vetro o porta in acciaio inox con finestra; profondità camera personalizzabile per adattarsi a fosse esistenti.
• Design igienico: camera in acciaio inossidabile AISI 316L finitura a specchio, resistente ai prodotti chimici del processo.
• Versatilità: opzione generatore H2O2 integrato o compatibilità con generatori esterni.
• Tenuta della camera: guarnizioni gonfiabili integrate sulle porte per l'integrità della barriera.
• Decontaminazione dispositivi elettronici: presa IP67 nella camera per alimentare dispositivi durante il ciclo e consentire la decontaminazione interna.
• Pannello utente: PLC, HMI touch screen a colori, porta USB, e-meter per i consumi, connettività tablet.

Certificazioni
Conforme ai requisiti applicabili delle seguenti normative:

• EN 60204-1:2006 + A1:2010
• EN ISO 12100:2010
• 2006/42/CE (Direttiva Macchine)
• 2014/35/UE (Direttiva Bassa Tensione)
• 2014/30/UE (Direttiva EMC)

Dimensioni

• Porta (L x H): 1170 x 2150 mm
• Profondità camera: 2300 mm

Caratteristiche / specifiche

• Nome commerciale: Decontamination Lock
• Configurazione: porta singola o doppia passante
• Opzioni porta: vetro totale o porta inox con finestra
• Tenuta porte: guarnizioni gonfiabili integrate
• Generatore a bordo: D-PRO H2O2 (opzione) o compatibilità con generatori esterni
• Sterilizzante alternativo: compatibilità biossido di cloro
• Agente: vapore di perossido di idrogeno (H2O2), distribuzione per vaporazione/condensazione
• SAL raggiunto: 10^-6
• Filtrazione / aerazione: HEPA H14 ≥ 99,995% MPPS
• Opzioni aerazione: HVAC centralizzato (standard) o catalizzatore in linea (opzionale)
• Controllo: PLC con HMI touch screen a colori; porta USB; e-meter
• Materiale camera: AISI 316L finitura a specchio
• IP presa in camera: IP67
• Dimensioni utili: porta 1170 x 2150 mm; profondità camera 2300 mm
• Opzioni validazione: indicatori biologici (24 h / 30'), incubatore, indicatori chimici Tipo 1 e Tipo 4, nastro Tipo 1
