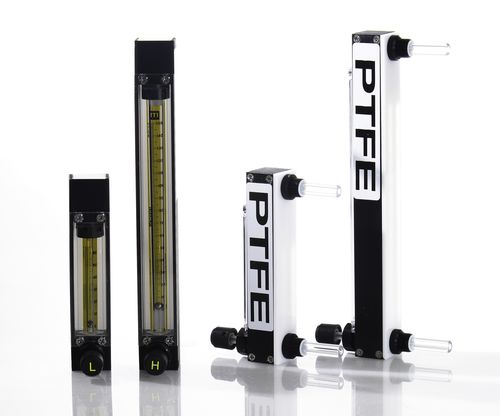

Flussometro di gas H4040 series

Utilizzati per misurare i flussi in laboratorio, i flussi di processo negli impianti pilota, per dosare i gas di trasporto in cromatografia, per indicare e controllare i gas nei processi di produzione e per indicare le portate nei sistemi di pompaggio o di flusso. Realizzati in vetro borosilicato a parete pesante e resistente agli urti, questi misuratori di portata possono essere utilizzati a pressioni operative fino a 200 p.s.i.g. e a temperature massime di 121ºC (250ºF). Sono dotati di scale in ceramica fusa con un'accuratezza di ±2% del fondo scala. La ripetibilità è dello 0,25%. I fori uniformemente affusolati sono dotati di guide interne per stabilizzare i galleggianti in vetro, acciaio inox o carboloy. La misura del flusso viene effettuata leggendo il centro del galleggiante sulla scala universale. Il numero sulla scala corrisponde a una portata per un determinato fluido o gas su una tabella di calibrazione fornita in dotazione. I flussimetri sono disponibili in quattro modelli. scala da 65 mm, misure 1-6 e scala da 150 mm, misure 1-5. Le scale millimetriche indicano l'altezza a cui il galleggiante sale all'interno del flussimetro e sono correlate a portate specifiche attraverso l'uso di fogli o curve di calibrazione appropriati. Le scale di questo tipo consentono di utilizzare un determinato flussimetro per un gran numero di fluidi diversi a diverse condizioni di pressione e temperatura. I misuratori di portata sono alloggiati in un telaio in alluminio anodizzato nero, dotato di un esclusivo sistema di bloccaggio del tubo che impedisce la rotazione durante il bloccaggio. Una volta in posizione, il misuratore non si sposta né sotto pressione né sotto vuoto. Una speciale finestra di ingrandimento corre lungo l'intera lunghezza della scala per facilitare la lettura delle misure di portata. I connettori per i tubi sono montati sul retro per essere collegati a uno strumento quando viene utilizzato come supporto da banco.
