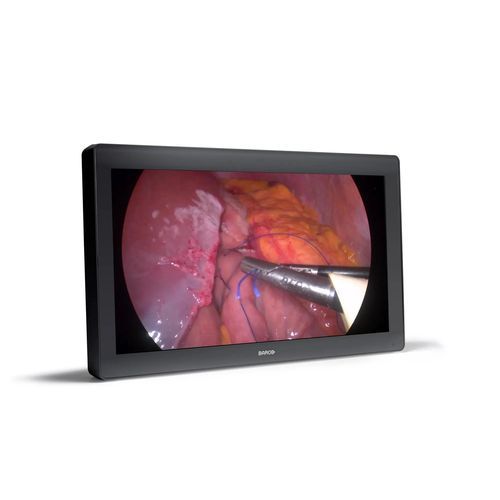

Monitor medico MDFC-8232 3xB

chirurgicoper sala operatoriaper endoscopia

Breve descrizione

• Monitor chirurgico vicino al paziente 31,1" per imaging 2D/3D in endoscopia e microscopio — MDFC-8232 3xB (4K/UHD, 3D).

Caratteristiche principali

• Progettato per videocamere endoscopiche 3D UHD / FHD; compatibile con gli spazi colore BT.2020 & BT.709
• I/O configurabili: 12G-SDI / HDMI / DisplayPort / 3G-SDI
• Kit ergonomico con paraschiena oculare 3D sostituibile e telaio leggero per visualizzazione multiutente
• Frontale in vetro di grado medicale, resistente ai graffi e facile da disinfettare; copertura connettore a scatto e bloccabile
• Elaborazione video a latenza quasi zero ottimizzata per il coordinamento occhio-mano
• Ampio gamut cromatico con calibrazione avanzata (ITU-709, DCI-P3, BT.2020)

Descrizione

• Monitor vicino al paziente da 31 pollici destinato agli ambienti chirurgici moderni in cui sono richieste riproduzione cromatica accurata e immagini a bassa latenza.
• Elaborazione video proprietaria e calibrazione avanzata combinate con un LCD a largo gamut producono immagini dettagliate e fedeli con artefatti minimi. In modalità 2D il pannello offre una risoluzione quattro volte maggiore del FHD per una rappresentazione UHD dettagliata dell'anatomia.
• In modalità 3D il kit ergonomico fornito (telaio + paraschiena oculare 3D sostituibile) consente a più utenti di visualizzare lo stesso contenuto FHD con percezione di profondità coerente su diversi angoli e distanze di visualizzazione.
• Disponibile in DP/HDMI (MDFC-8232 3HB) o DP/SDI (MDFC-8232 3SB); compatibile con i formati video 2D e 3D comuni da microscopi e sistemi laparoscopici.
• Frontale in vetro integrale che riduce i riflessi e si pulisce facilmente; piastra di montaggio VESA-100 per bracci chirurgici e molle.
• La variante MDFC-8232 3HB è ottimizzata per immagini in movimento e video; supporto limitato per formati interlacciati statici. Per supporto completo all'interlacciamento si raccomandano le varianti 12G — consultare la guida utente per i timing supportati.
• Versione con scocca bianca disponibile su richiesta.

Funzionalità (livello alto)

• Elaborazione video ottimizzata per bassa latenza e riduzione del rumore
• Picture-in-Picture, Picture-by-Picture, mirror immagine e rotazione
• Modalità failover e clonazione schermo su uscita DVI (2D: clone display; 3D: OSD selezionabile vista L/D)
• Ingresso FHD upscalato a UHD; accetta segnali legacy
• Uscita alimentazione DC e copertura cavi

Specifiche
Tecnologia schermo: TFT AM LCD / tecnologia IPS-PRO / retroilluminazione LED
Dimensione attiva (diagonale): 789 mm (31,1")
Dimensione attiva (H x V): 698 x 368 mm
Rapporto d'aspetto: 17:9 / 16:9
Risoluzione: 4K / 2K (4096 x 2160) / UHD (3840 x 2160)
Pitch pixel: 0,1704 mm
Supporto colore: 1.073 milioni (10-bit)
Gamut colore: Nativo: 92% DCI-P3 / 105% Adobe
Calibrazione colore: ITU-709, DCI-P3, BT.2020, BT.709
Angolo di visione: 178° Orizz. / 178° Vert.
Luminosità: Max: 450 cd/m² (typ.); Spazio colore nativo: 390 cd/m² valore calibrato di default; @6500K: 360 cd/m² valore calibrato di default
Contrasto: 1300:1 (typ.)
Tempo di risposta (T on + T off): 20 ms (typ.)
Punto bianco: Nativo: 7200K; Calibrato: 5600K, 6500K, 9300K
Curva gamma: 1.8, Video, 2.2, 2.4, DICOM
Distanza di visione 3D: Ottimale: 1500 mm; Minima: 686 mm
Angolo di visione verticale: @ Distanza minima: 15° Su/Giù; @ Distanza ottimale: 8,0° Su/Giù (crosstalk < 7%)
Tipo lente: Polarizzazione circolare: occhio sinistro in alto
Tastiera: Tastiera touch capacitiva 7 tasti con interruttore membrana attivabile/disattivabile
Ingressi video (alto livello): Ingressi 2D comprendono multiple configurazioni DisplayPort, 12G-SDI (3840 x 2160 @60Hz, solo 3SB), HDMI 2.0 (3840 x 2160 @60Hz, solo 3HB), DVI per ingresso FHD (upscalato a 4K). Ingressi 3D includono configurazioni dual DP/SDI/HDMI e 2x 3G-SDI (dual stream) per FHD.
Uscite video: 2x 3G-SDI (loop through ingresso 3G-SDI); 1x DVI (clone schermo 4K - downscaling a 1080i/1080p)
Supporto multi-immagine: (solo 2D) Picture-in-Picture, mirror immagine e rotazione, modalità failover, clone schermo su DVI, ingresso FHD upscalato a UHD
Telecomando: Porta USB Type B per download firmware & protocollo di controllo
Alimentazione esterna: Ingresso AC: 100 – 240 VAC / 47-63 Hz auto-switch ; Uscita DC: +24 VDC / 10 A
Uscita alimentazione DC: Connettore DC: +5V / 2A (disponibile anche su DVI, DP e porte USB)
Consumo: Massimo: 168W (Max) / 24V ± 10% ; Spegnimento: ~1W
Dimensioni (L x A x P): 778 x 473 x 93 mm / 30.6 x 18.6 x 3.6 in
Peso netto: MDFC-8232 3Hx = 14.4 kg ; MDFC-8232 3Sx = 14.7 kg
Peso netto imballato: 20 kg
Standard di montaggio: VESA 100x100 & 200x100 mm
Temperatura di esercizio: 0° C ~ 35° C
Temperatura di stoccaggio: -20° C ~ 60° C
Umidità di esercizio: 10% ~ 90% R.H.
Umidità di stoccaggio: 5% ~ 90% R.H.
Certificazioni e conformità: ANSI/AAMI ES60601-1:2005/(R)2012; CSA CAN/CSA-C22.2 NO. 60601-1:14; IEC 60601-1 Edizione 3.1 (2012); IEC 60601-1-2 (2014); FCC CFR 47 Part 15 Subpart B; GB17625.1-2012; GB4943.1-2011; GB/T9254-2008; CE, c-UL-us, DEMKO, CCC. Certificazioni: IP20 (IP45 solo lato frontale). Conformità ambientale: ROHS-3, REACH, WEEE.

Specifiche tecniche

• Modello: MDFC-8232 3xB
• Schermo: 31,1" (789 mm), 4K / UHD (3840 x 2160) o 4096 x 2160
• Supporto colore: 10-bit (1.073 milioni)
• Gamut colore: 92% DCI-P3 (nativo) / 105% Adobe
• Luminosità (max): 450 cd/m² (typ.)
• Contrasto: 1300:1 (typ.)
• I/O video: DisplayPort, HDMI2.0 (3HB), 12G-SDI (3SB), 3G-SDI, DVI
• Alimentazione: Alimentatore esterno 100–240 VAC; Uscita DC +24 VDC / 10 A
• Dimensioni (L×A×P): 778 × 473 × 93 mm
• Peso netto: ~14.4–14.7 kg
• Garanzia: 3 anni
