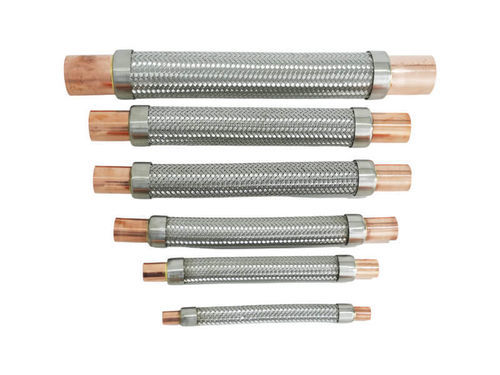

Connettore antivibrazione SF series

per pompa a vuotoper compressoreflessibile

Dettagli prodotto
L'assorbitore di vibrazioni è composto da un tubo interno corrugato in acciaio inox, uno strato esterno di rinforzo intrecciato in acciaio inox e connessioni finali metalliche. Questa costruzione flessibile consente di assorbire movimenti limitati durante l'avviamento e il funzionamento dell'apparecchiatura, mantenendo la tenuta verso la tubazione. Progettato per l'installazione tra compressori, pompe per vuoto o altre apparecchiature che generano vibrazioni e sistemi di tubazioni rigide.

Specifiche

• Tubo corrugato: acciaio inox SUS 316L
• Rinforzo intrecciato: acciaio inox SUS 304
• Estremità tubo di collegamento: rame TP2 (per brasatura)
• Fornisce flessibilità e smorzamento delle vibrazioni
• Elevata resistenza alla pressione adatta ad applicazioni su condotte
• Riduce la trasmissione di vibrazioni e rumore
• Protegge tubazioni rigide e componenti collegati da sollecitazioni meccaniche cicliche
• Estremità in rame TP2 che facilitano la giunzione tramite brasatura
• Adatto per collegamenti di aspirazione e mandata di compressori
• Materiali alternativi e configurazioni di collegamento disponibili su richiesta

Modelli
Modello | Dimensione (inch) | Dimensione (mm) | Pressione di esercizio (psig) | Pressione di rottura (psig)
SF-1A | 1/4" | 6.35 | 650 | 3250
SF-1 | 3/8" | 9.52 | 650 | 3250
SF-2 | 1/2" | 12.7 | 650 | 3250
SF-3 | 5/8" | 15.88 | 650 | 3250
SF-4 | 3/4" | 19.05 | 650 | 3250
SF-5 | 7/8" | 22.23 | 650 | 3250
SF-6A | 1" | 25.4 | 650 | 3250
SF-6 | 1-1/8" | 28.58 | 650 | 3250
SF-7 | 1-3/8" | 34.93 | 650 | 3250
SF-8 | 1-5/8" | 41.28 | 650 | 3250
SF-9 | 2-1/8" | 53.98 | 650 | 3250
SF-10 | 2-5/8" | 66.68 | 460 | 2300
SF-11 | 3-1/8" | 79.38 | 380 | 1900
SF-12 | 3-5/8" | 92.08 | 300 | 1500
SF-13 | 4-1/8" | 104.98 | 300 | 1500

Caratteristiche tecniche

• Materiale del tubo interno corrugato: acciaio inox SUS 316L
• Rinforzo esterno intrecciato: acciaio inox SUS 304
• Estremità tubo di collegamento: rame TP2 (per brasatura)
• Progettato per assorbire vibrazioni e ridurre la trasmissione di rumore alle tubazioni rigide
• Protegge i componenti collegati da sollecitazioni meccaniche ripetute
• Applicabile ai collegamenti di aspirazione e mandata dei compressori
• Pressioni di esercizio e di rottura variabili per modello (vedere tabella Modelli)
• Disponibili più taglie di modello (SF-1A fino a SF-13)
• Materiali alternativi e configurazioni di collegamento disponibili su richiesta
