Unità di controllo di videocamere di teleconsultazione AK1

per telemedicinadi monitoraggiomedica

Panoramica del prodotto

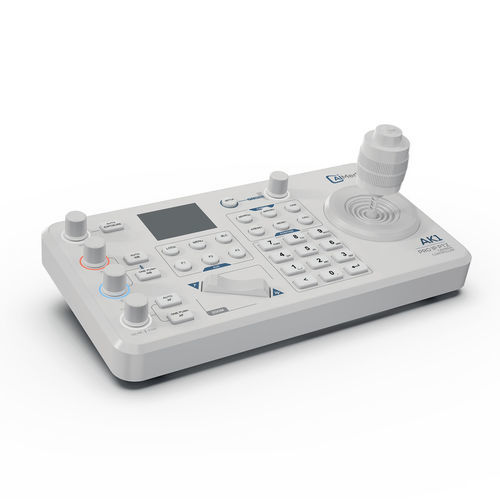

Il controller per telecamere PTZ AK1 di AIMEDIK è un'unità professionale per il controllo di telecamere PTZ su IP e tramite interfacce seriali. Supporta il controllo multi-protocollo (ONVIF, VISCA, VISCA‑Over‑IP, Pelco P&D) e consente la gestione centralizzata fino a 255 telecamere IP su una singola rete. L'involucro metallico compatto integra un display LCD da 2,2 pollici, un joystick e comandi tattili per operazioni live precise.

Caratteristiche principali

• Controllo multi-protocollo via IP / RS-422 / RS-485 / RS-232
• Protocolli supportati: VISCA, VISCA‑Over‑IP, ONVIF, PELCO‑P & PELCO‑D
• Controllo fino a 255 telecamere IP su una rete
• 3 tasti di richiamo rapido per telecamere o 3 tasti assegnabili dall'utente
• Regolazioni rapide di esposizione, otturatore, iris, guadagno, bilanciamento del bianco, messa a fuoco, velocità pan/tilt e zoom
• Controllo zoom tattile con rocker professionale/wippe e joystick per PTZ
• Rilevamento automatico delle telecamere IP in rete e assegnazione IP semplificata
• Illuminazione tasti multicolore per indicare funzioni e stato
• Uscita Tally GPIO per segnalare la telecamera attualmente controllata
• Corpo in metallo con LCD 2,2 pollici, joystick e 5 pulsanti di rotazione
• Supporta alimentazione PoE e 12V DC

Schema di connessione
Sono disponibili interfacce di controllo multiple: RS-232, RS-422, RS-485 e IP (RJ45). Il controller può collegare e gestire più telecamere, con fino a 255 dispositivi indirizzabili sulla rete.

Ambiti di applicazione
L'AK1 è adatto per produzioni di eventi live, istruzione, AV aziendale, interviste, concerti, teleconsulenze in ambito sanitario e altri scenari che richiedono controllo PTZ remoto affidabile.

Specifiche (riepilogo)
CONNESSIONI | Interfacce: IP (RJ45), RS-232, RS-485/RS-422
Protocollo di controllo | Protocollo IP: ONVIF, VISCA Over IP; Protocollo seriale: PELCO-D, PELCO-P, VISCA
INTERFACCIA UTENTE | Baud seriale: 2400, 4800, 9600, 19200, 38400 bps; Display: LCD 2,2 pollici; Joystick: Pan/Tilt/Zoom; Tasti rapidi telecamera: 3 canali; Tastiera: tasti assegnabili ×3, Blocca ×1, Menu ×1, BLC ×1, Pulsanti rotazione ×5, Rocker ×1, Wippe ×1; Indirizzo telecamera: fino a 255; Preset: fino a 255
ALIMENTAZIONE | Alimentazione: PoE / 12V DC; Consumo: PoE: 5W, DC: 5W
AMBIENTE | Temperatura operativa: -20°C ~ 60°C; Temperatura di stoccaggio: -40°C ~ 80°C
DIMENSIONI | Dimensioni (L×W×D): 270mm × 145mm × 29.5mm / 270mm × 145mm × 106.6mm (con joystick); Peso: 1181 g

caratteristiche / specifiche tecniche

• Model: AK1
• Brand: AIMEDIK
• Interfacce: IP (RJ45), RS-232, RS-485 / RS-422
• Protocolli di controllo: ONVIF, VISCA Over IP, PELCO-D, PELCO-P, VISCA
• Numero massimo di telecamere in rete: fino a 255 telecamere IP
• Baud rate seriali: 2400, 4800, 9600, 19200, 38400 bps
• Display: LCD 2,2 pollici
• Joystick: Pan/Tilt/Zoom
• Scorciatoie telecamera: 3 canali (3 tasti richiamo rapido / assegnabili)
• Tastiera / pulsanti: tasti assegnabili ×3, Blocca ×1, Menu ×1, BLC ×1, Pulsanti rotazione ×5, Rocker ×1, Wippe ×1
• Intervallo indirizzi telecamera: fino a 255
• Posizioni preset: fino a 255
• Alimentazione: PoE o 12V DC
• Consumo: 5W (PoE), 5W (DC)
• Temperatura operativa: -20°C a 60°C
• Temperatura di stoccaggio: -40°C a 80°C
• Dimensioni: 270mm × 145mm × 29,5mm; 270mm × 145mm × 106,6mm (con joystick)
• Peso: 1181 g
