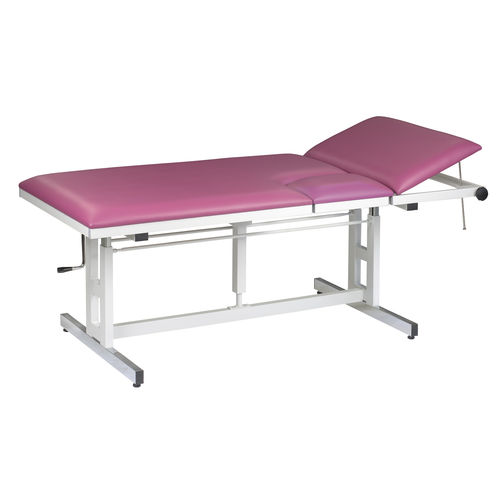

Lettino da visita per cardiologia H-EKA series

per ecografiaper ecocardiografiamanuale

Panoramica
Il lettino per ecocardiografia H-EKA con regolazione altezza manuale a manovella è progettato per esami che richiedono variazioni di altezza occasionali o indipendenza dalla rete elettrica. La regolazione avviene tramite manovella posta al piede, riponibile sotto il piano. Il piano presenta ritagli per ecografia dedicati all'accesso con trasduttore cardiaco. Finiture telaio: verniciato o cromato; larghezze disponibili: 650 mm e 800 mm.

Caratteristiche

• Guide doppie squadrate di precisione per evitare oscillazioni e spostamenti laterali durante la regolazione dell'altezza.
• Cambio senza manutenzione con rapporto di trasmissione i = 10 mm/giro per un'azionamento fluido anche con carichi fino a 200 kg.
• Larghezze e codici articolo disponibili:
  • 650 mm — Art. H-EKA 1065/H (verniciato) e H-EKA 2065/H (cromato)
  • 800 mm — Art. H-EKA 1080/H (verniciato) e H-EKA 2080/H (cromato)
• Dimensioni degli intagli per ecografia in base alla larghezza:
  • 650 mm — 315 x 250 mm (L x P)
  • 800 mm — 405 x 300 mm (L x P)
• Piastre di rinforzo negli angoli del telaio per maggiore stabilità.
• Meccanismo di regolazione e profili del telaio in acciaio verniciato; alcune versioni disponibili cromate.
• Tre segmenti di imbottitura (poggiatesta, superficie principale, inserto removibile) spessi 64 mm ciascuno.
• Traversi cromati sulla base piatta con piedini livellatori per maggiore resistenza a sollecitazioni esterne.
• Poggiatesta regolabile continuamente fino a +40°, bloccato tramite maniglia e meccanismo a asta di serraggio.

Versione standard - incluso

• Inserto imbottito removibile (a scorrimento) per chiudere l'intaglio per ecografia.
• Piedini livellatori sui traversi cromati.

Colori telaio

• Grigio chiaro (RAL 7035)
• Alluminio bianco (RAL 9006)
• Bianco puro (RAL 9010)

Rivestimento
I rivestimenti in similpelle sono resistenti allo strappo, durevoli, resistenti ai disinfettanti e facili da pulire. Selezione standard da gamme sintetiche (es. VOWAled Pisa). Rivestimento conduttivo nero (MEDISTAT) con presa di equipotenzialità sul telaio disponibile come opzione.

Scheda tecnica — Larghezza tavolo 650 mm
Articolo: H-EKA 1065/H / H-EKA 2065/H
Telaio: Verniciato (H-EKA 1065/H) / Cromato (H-EKA 2065/H)
Lunghezza (poggiatesta / superficie): 1.900 mm — 500 / 1.400 mm
Larghezza: 650 mm
Regolazione altezza: 650 - 850 mm (manovella)
Segmenti imbottitura: 3 sezioni
Spessore imbottitura: 64 mm
Regolazione poggiatesta: +40° (aste di serraggio)
Ritaglio per eco: 315 x 250 mm (L x P)
Portata: 200 kg

Scheda tecnica — Larghezza tavolo 800 mm
Articolo: H-EKA 1080/H / H-EKA 2080/H
Telaio: Verniciato (H-EKA 1080/H) / Cromato (H-EKA 2080/H)
Lunghezza (poggiatesta / superficie): 1.900 mm — 500 / 1.400 mm
Larghezza: 800 mm
Regolazione altezza: 650 - 850 mm (manovella)
Segmenti imbottitura: 3 sezioni
Spessore imbottitura: 64 mm
Regolazione poggiatesta: +40° (aste di serraggio)
Ritaglio per eco: 405 x 300 mm (L x P)
Portata: 200 kg

Accessori e opzioni aggiuntive (selezione)

• Inserto imbottito ribaltabile (EKA-AA) — opzione fissa per tavoli 800 mm (non retrofitabile).
• Foro viso (ovale) con inserto imbottito per chiusura (circa 205 x 105 mm / 200 x 100 mm).
• Regolazione poggiatesta tramite molla a gas (opzione) per uso con una sola mano (non retrofitabile).
• Set di ruote: LR-75 (Ø 75 mm), LR-125 (Ø 125 mm); sistema con bloccaggio centrale LR/Z-125 (Ø 125 mm) con pedali diagonali (non retrofitabile).
• Portarotolo carta per 650 mm (P-2065/A) e 800 mm (P-2080/A).
• Altri accessori: protezioni bordi/urti, supporti infusioni, ausili di posizionamento, dispositivi mobili, cinture paziente, guide operatorie, maniglie di spinta, paratie laterali rimovibili/abbattibili, anelli paraproiettile per pareti.

Specifiche tecniche

• Famiglia di prodotto: H-EKA, tavoli per ecocardiografia con regolazione altezza manuale (manovella)
• Larghezze disponibili: 650 mm e 800 mm
• Intervallo regolazione altezza: 650 - 850 mm (manovella)
• Portata: 200 kg
• Imbottitura: 3 segmenti, spessore 64 mm ciascuno
• Regolazione poggiatesta: continua fino a +40°, asta di serraggio (standard) o molla a gas (opzione)
• Ritagli per eco: 315 x 250 mm (650 mm) / 405 x 300 mm (800 mm)
• Finiture telaio: verniciato o cromato (traversi cromati con piedini livellatori)
• Trasmissione: cambio senza manutenzione, i = 10 mm/giro
