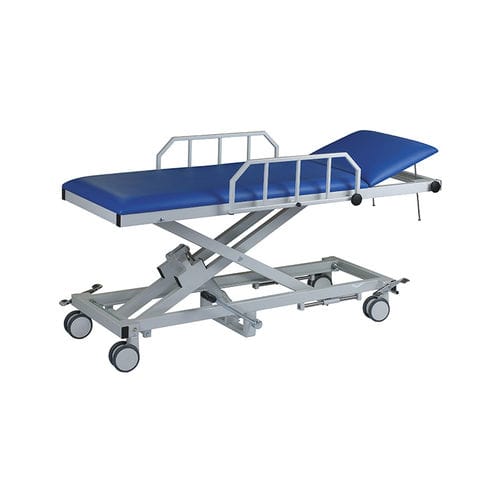

Barella con carrello da trasporto H-AWL series

idraulicaad altezza regolabile2 sezioni

Panoramica Le barelle di trasporto pazienti con regolazione idraulica di AGA Sanitätsartikel offrono trasferimento mobile senza alimentazione elettrica tramite una pompa a pedale integrata. Le sponde laterali basculanti proteggono dalle cadute e consentono l'accesso da entrambi i lati. Le grandi ruote doppie Ø125 mm sono collegate da aste e dispongono di bloccaggio centrale azionabile tramite pedali diagonali con indicatori a colori (verde = mobile, rosso = bloccato).

Utilizzi / Vantaggi

• Migliore spinta e manovrabilità per il personale sanitario.
• Trasferimenti semplificati tra tavoli operatori, di terapia e barelle con altezze diverse.
• Accesso facilitato per il paziente grazie alla regolazione in altezza e alle sponde basculanti.

Caratteristiche principali

• Larghezze e codici articolo: 650 mm — H-AWL 1065/Y 980 e H-AWL 2065/Y 980; 800 mm — H-AWL 1080/Y 980 e H-AWL 2080/Y 980.
• Due sponde laterali basculanti ca. 760 x 250 mm (L x A), bloccabili con manopole a molla; larghezze totali: 795 mm (tavolo 650 mm) e 975 mm (tavolo 800 mm).
• Telaio della tappezzeria in acciaio nudo, versioni verniciate o cromate; meccanismo di sollevamento e telaio base forniti verniciati.
• Spessore dell'imbottitura 64 mm (due sezioni: schienale e piano).
• Regolazione idraulica 500–980 mm tramite pompa a pedale; seconda pompa disponibile (FPH-10); portata 200 kg.
• Schienale regolabile continuamente fino a +40° (meccanismo a asta di serraggio); opzione con molla a gas (KVG) non retrofittabile.
• Ruote doppie Ø125 mm con bloccaggio centrale; ruote collegate da aste e controllate da pedali a testa/piedi.

Dati tecnici — Larghezza 650 mm
Codici: H-AWL 1065/Y 980 / H-AWL 2065/Y 980
Telaio: Verniciato / Cromato
Lunghezza (schienale / piano): 1.900 mm — 500 / 1.400 mm
Larghezza: 650 mm (795 mm con sponde)
Sponde laterali: 760 x 250 mm (L x A), basculanti
Regolazione altezza: 500–980 mm (idraulica)
Sezioni imbottitura: 2
Spessore imbottitura: 64 mm
Regolazione schienale: +40° (aste di serraggio)
Portata: 200 kg
Ruote: Ø125 mm, doppie con bloccaggio centrale

Dati tecnici — Larghezza 800 mm
Codici: H-AWL 1080/Y 980 / H-AWL 2080/Y 980
Telaio: Verniciato / Cromato
Lunghezza (schienale / piano): 1.900 mm — 500 / 1.400 mm
Larghezza: 800 mm (975 mm con sponde)
Sponde laterali: 760 x 250 mm (L x A), basculanti
Regolazione altezza: 500–980 mm (idraulica)
Sezioni imbottitura: 2
Spessore imbottitura: 64 mm
Regolazione schienale: +40° (aste di serraggio)
Portata: 200 kg
Ruote: Ø125 mm, doppie con bloccaggio centrale

Configurazione standard include

• Telaio mobile con bloccaggio centrale e quattro ruote doppie Ø125 mm collegate da aste; pedali diagonali con segnalazione colore.
• Due sponde laterali basculanti ca. 760 x 250 mm, fissabili con manopole a molla.

Accessori & Opzioni (selezione)

• FPH-10 — seconda pedaliera con albero di trasmissione per comando da entrambi i lati.
• INF-1720/VA — portaflebo in acciaio CrNi, asta 1.700 mm, crociera con 4 ganci, morsetto per montaggio sinistro/destro.
• KVG — regolazione schienale a molla a gas con pulsante di rilascio sul cuscino (non retrofittabile).
• P-2065/A / P-2080/A — supporti per rotolo di carta per 650 mm / 800 mm (cromati).
• SL-AWL — posizione shock/Trendelenburg ca. 11° tramite molla a gas (non retrofittabile).
• Altre opzioni: binari medici, maniglie di spinta, protezione perimetrale, deflettori da parete, cinture paziente, ausili di posizionamento, ritaglio per viso e inserto imbottito.

Note Le designazioni del telaio indicano il telaio della tappezzeria e le sponde; il meccanismo di regolazione in altezza e il telaio base vengono forniti solo verniciati. Colori verniciati disponibili (grigio chiaro RAL 7035, alluminio bianco RAL 9006, bianco puro RAL 9010). Disponibili opzioni di rivestimento e rivestimento conduttivo MEDISTAT.

Specifiche tecniche

• Prefisso serie/modello: H-AWL
• Regolazione altezza: idraulica, 500–980 mm
• Portata: 200 kg
• Spessore imbottitura: 64 mm (due sezioni)
• Schienale: continuo fino a +40° (aste di serraggio)
• Sponde laterali: ca. 760 x 250 mm (L x A), basculanti
• Ruote: Ø125 mm doppie con bloccaggio centrale
• Larghezze disponibili: 650 mm (795 mm con sponde) e 800 mm (975 mm con sponde)
• Finiture telaio: verniciato o cromato (telaio tappezzeria); meccanismo e telaio base verniciati
