Lettino da visita per ecografia H-SU series

idraulicoad altezza regolabileTrendelenburg

Panoramica
Lettini da visita con regolazione dell'altezza idraulica per funzionamento indipendente dalla rete elettrica. Dotati di schienale/capitello regolabile in positivo e negativo (posizione testa bassa) idoneo per valutazioni ecografiche dei tessuti molli del collo. Disponibili in tre finiture del telaio e due larghezze. Azionamento idraulico tramite pompa a pedale centrale; leva pedale aggiuntiva opzionale.

Caratteristiche

• Guide doppie quadrate di precisione per evitare oscillazioni e spostamenti laterali durante la regolazione in altezza.
• Idraulica comandata da pompa a pedale centrale; regolazione dell'altezza possibile anche con pazienti pesanti (fino a 200 kg). Leva pedale aggiuntiva opzionale per comando da entrambi i lati (accessorio FPH-10).
• Due segmenti di imbottitura (schienale e superficie principale), ciascuno spesso 64 mm; schienale regolabile in continuo fino a +/- 30° e bloccabile tramite meccanismo a barra di serraggio. Disponibile come variante di fabbrica la regolazione del poggiatesta a molla a gas (KVG).
• Piastrine di rinforzo negli angoli del telaio per maggiore stabilità; meccanismo di altezza in acciaio verniciato.
• Barras trasversali cromate con piedini di livellamento.

Versione standard include

• Piedini di livellamento sulle traverse cromate.

Colori telaio (verniciatura standard)

• Grigio chiaro (RAL 7035)
• Alluminio bianco (RAL 9006)
• Bianco puro (RAL 9010)

Rivestimento

• Fodere in similpelle, resistenti allo strappo e ai disinfettanti; gamma standard VOWAled Pisa (Vowalon).
• Similpelle conduttiva nera (MEDISTAT) con presa di equipotenzialità disponibile a costo aggiuntivo (inclusa per tavoli operativi e multifunzione secondo versione).

Immagini e colori mostrati

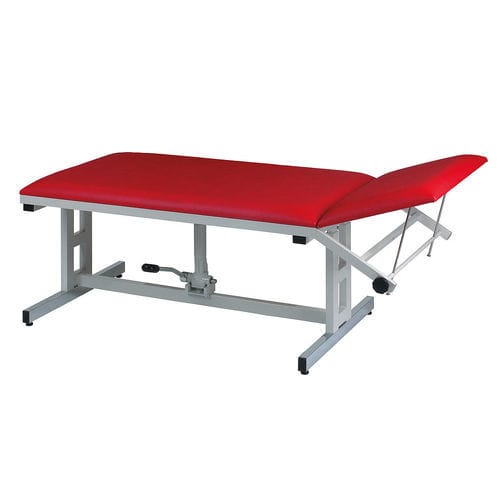

Le foto mostrano il modello H-SU 1065/Y in diverse combinazioni colore. Esempi: telaio RAL 9010 con rivestimento rosso; telaio RAL 7035 con rivestimento grigio. Accessori mostrati: porta-rotolo (PU-6000), set di ruote (LR-125), foro facciale (GS-1710) e inserto imbottito (EfGS).

Accessori e opzioni (esempi)

• FPH-10: Leva a pedale con albero di trasmissione per azionamento da entrambi i lati.
• GS-1710 / EfGS: Foro viso ovale circa 205 x 105 mm e inserto imbottito; non possibile installazione successiva.
• KVG: Regolazione poggiatesta con molla a gas in alternativa al meccanismo a barra; azionamento a una mano, non retrofittabile.
• Set ruote Ø75 mm (LR-75) e Ø125 mm (LR-125); sistema ruote con bloccaggio centrale LR/Z-125 (doppie Ø125 mm) con aste di bloccaggio centrali e pedali diagonali.
• Binari standard (coppie) in acciaio CrNi lunghezze circa 400 / 600 / 1000 / 1400 mm per montaggio sul telaio dell'imbottitura (non retrofittabile).
• Portarotoli PU-6000 (650 mm) e PE-8000 (800 mm), cromati, montati sotto lo schienale testa.
• Altri accessori (estratto): supporto per flebo, protezione bordi/urti, ausili per posizionamento, base mobile su ruote, cinture paziente, protezioni laterali rimovibili o ribaltabili, regolazione posizione di shock/Trendelenburg, anelli paramuro negli angoli.

Dettagli tecnici (esempi)
Larghezza 650 mm:
Numeri articolo: H-SU 1065/Y | H-SU 2065/Y | H-SU 3065/Y
Telaio: Verniciato / Cromato / Acciaio inox
Lunghezza (schienale / piano): 1.900 mm — 500 / 1.400 mm
Larghezza: 650 mm
Regolazione altezza: 650 - 850 mm (idraulica)
Segmenti imbottitura: 2
Spessore imbottitura: 64 mm
Regolazione schienale: +/- 30° (barre di serraggio)
Portata: 200 kg

Larghezza 800 mm:
Numeri articolo: H-SU 1080/Y | H-SU 2080/Y | H-SU 3080/Y
Telaio: Verniciato / Cromato / Acciaio inox
Lunghezza (schienale / piano): 1.900 mm — 500 / 1.400 mm
Larghezza: 800 mm
Regolazione altezza: 650 - 850 mm (idraulica)
Segmenti imbottitura: 2
Spessore imbottitura: 64 mm
Regolazione schienale: +/- 30° (barre di serraggio)
Portata: 200 kg

Caratteristiche / specifiche tecniche

• Serie: H-SU (varianti per larghezza e finitura telaio).
• Regolazione altezza: Idraulica, 650 - 850 mm (pompa a pedale).
• Larghezze disponibili: 650 mm e 800 mm.
• Lunghezza totale: 1.900 mm (schienale 500 mm / piano 1.400 mm).
• Segmenti: 2, spessore 64 mm ciascuno.
• Schienale: regolazione continua +/- 30°; opzione molla a gas (KVG).
• Portata: 200 kg.
