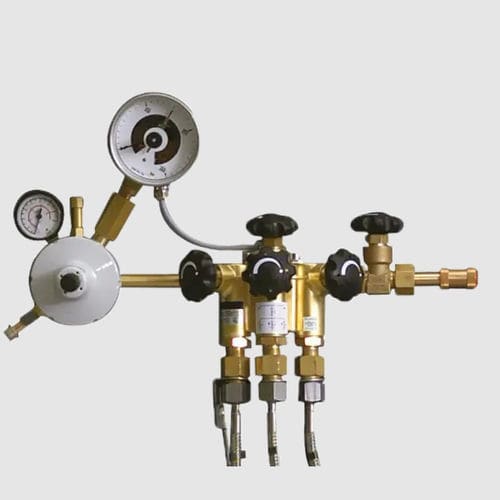

Il manifold per gas Simplex MMR è adatto a quelle strutture sanitarie in cui la capacità richiesta è limitata, come laboratori e piccole cliniche sanitarie, veterinarie ecc. Questo collettore di gas è costituito da un solo gruppo di bombole.
Il regolatore è montato nell'unità di raccolta. Ciascuna connessione di ingresso è dotata di un filtro, di una valvola di non ritorno e di una valvola di intercettazione. Questa disposizione consente di utilizzare una bombola alla volta.
Per ottenere una pressione di uscita stabile, questo collettore di gas è dotato di un regolatore a due stadi preimpostato. Sul lato dell'alta pressione del regolatore è presente un manometro a contatto il cui segnale può essere inviato a un'unità di allarme.
SPECIFICA
SIMPLEX MMR COMPRENDE I SEGUENTI COMPONENTI:
Collettore per bombole di gas Simplex MMR
Tubo di raccolta Blocco manyflow per tre tubi flessibili
Kit di evacuazione del gas per il tubo di raccolta
PER UN SIMPLEX MMR COMPLETO AGGIUNGERE:
Allarme gas
Valvola di scarico della pressione con attivazione manuale
Tubi ad alta pressione con filo di sicurezza
Staffe di fissaggio della bombola (incluse nel set di tubi di raccolta delle bombole di gas)
Targhette di identificazione del gas
Valvola di scarico della pressione
DATI TECNICI
Gas: O2, Aria, N2, Ar, N2O, CO2 (tutti i gas medicali)
Flusso nominale: 30 m3/h
Pressione nominale in ingresso: 200 bar (20 000 kPa)
Pressione nominale in uscita: 5 bar (intervallo di regolazione 4-5 bar)
Attacco di ingresso: W21,8×1/14 "M
Attacco di uscita: G3/8 "M
Valvola di scarico della pressione: 6 bar
Valvola di scarico della pressione
dimensione del tubo: ∅ 8 mm
Attacco valvole di spurgo: W21,8×1/14 "M + tubo ∅ 15 mm
Stato normativo:
Conforme alla direttiva sui dispositivi medici 93/42/CEE
Conforme alla norma EN ISO 7396-1 (Sistemi di alimentazione centrale a gas)
Conforme alla norma EN 60601-1-2 (compatibilità elettromagnetica)
Presente SIS HB 370 e HTM 02-01
---
