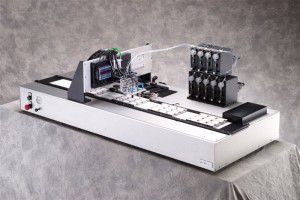

Il trasportatore CDS1010 eroga il sistema funziona disponendo le parti su un trasportatore in cui sono posizionate automaticamente sotto gli erogatori di BioDot. Le parti rifinite allora sono trasmesse ad una zona di scaricare sul trasportatore. Le posizioni degli erogatori sono programmabili nelle asce di Z e di Y.
Caratteristiche di prodotto
Attraversi i dispositivi/erogazione di goccia
Per le applicazioni d'erogazione di goccia, le parti sono caricate nei pallet su ordinazione per controllare il posizionamento
Ogni pallet ha guide di riferimento che sono usate per giudicare la parte allineata durante il processo d'erogazione
I dispositivi multipli sono erogati su simultaneamente
I sensori di presenza di goccia possono anche essere incorporati con le parti di scarto del contrassegno dell'inchiostro
Flusso/linea laterali erogare
Per la linea erogare il trasportatore funziona nel modo continuo
Un sensore ottico rileva quando un substrato è nella posizione per l'erogazione ed innesca gli erogatori per infornare
Un sistema della guida posiziona il substrato sotto gli erogatori per l'allineamento nel Y-axis
Specifiche generali
Velocità del trasportatore
Fino a 20 cm al secondo
Movimento della piattaforma
X-Movimento: Trasportatore controllato
Y-Movimento: Motore passo a passo
Z-Movimento: Motore passo a passo
Controllo di programmazione
Dimensioni
137 x 56 x 61 cm (54 x 22 x 24 dentro)
Requisiti di potere
110/220 di VCA; 50-60 hertz
---
